Đưa ra RC522 CHIP
MF RC522 là một chip thẻ đọc-viết tích hợp cao được sử dụng trong 13.56MHz liên lạc không tiếp xúc.Chip thẻ đọc-viết không tiếp xúc kích thước nhỏ, là một lựa chọn tốt cho nghiên cứu và phát triển các dụng cụ thông minh và các thiết bị cầm tay di động. MF rc522 tích hợp đầy đủ tất cả các loại phương thức và giao thức liên lạc không tiếp xúc thụ động ở 13,56MHz bằng cách sử dụng các khái niệm điều chế và giải điều chế tiên tiến.Hỗ trợ tín hiệu transponder tương thích 14443aCác bộ phận kỹ thuật số xử lý khung ISO 14443a và phát hiện lỗi. Ngoài ra, nó cũng hỗ trợ thuật toán mã hóa nhanh đến 1 để xác minh các sản phẩm dòng Mifare.Mfrc522 hỗ trợ giao tiếp không tiếp xúc tốc độ cao hơn của loạt Mifare, với tốc độ truyền dữ liệu hai chiều lên đến 424kbit / s. Là một thành viên mới của gia đình thẻ đọc và ghi tích hợp cao 13,56MHz. MF RC522 có nhiều điểm tương đồng với MF RC500 và MF rc530,nhưng cũng có nhiều đặc điểm và sự khác biệt. Nó sử dụng chế độ SPI để giao tiếp với máy tính chủ, điều này hữu ích để giảm dây, giảm khối lượng bảng PCB và giảm chi phí.

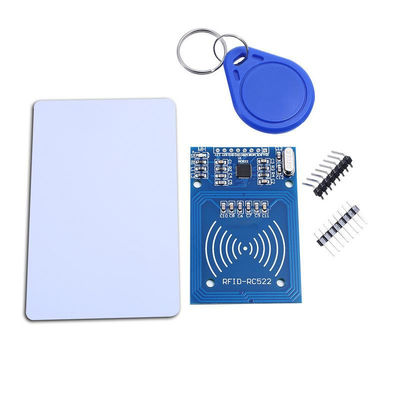

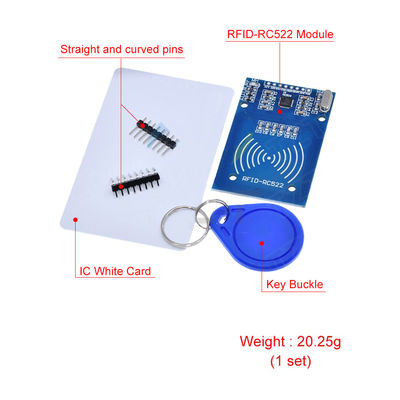

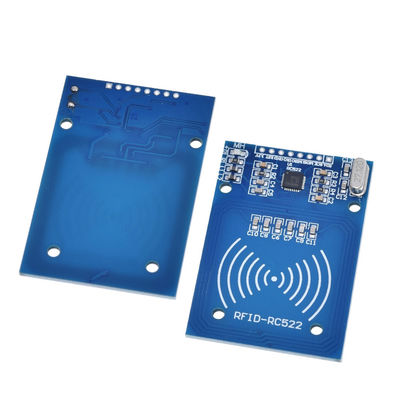

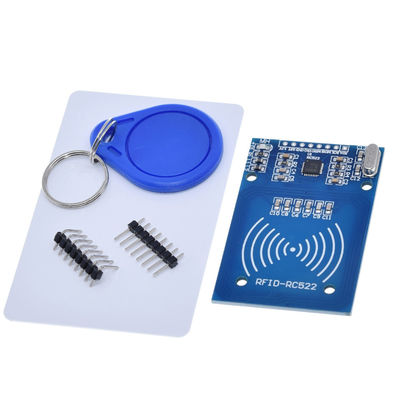

THƯƠNG THÁNH MÒDULE RFID
Mô-đun MF522-AN áp dụng chip gốc MFRC522 để thiết kế mạch đọc thẻ,đó là thuận tiện để sử dụng và chi phí thấp. Nó phù hợp với người dùng ứng dụng tiên tiến như phát triển thiết bị,phát triển máy đọc thẻ, và người dùng cần thiết kế / sản xuất đầu cuối thẻ RF. Mô-đun có thể được tải trực tiếp vào các khuôn máy đọc khác nhau.và nó có thể liên lạc trực tiếp với bất kỳ CPUmboard của người dùng thông qua một vài dòng đơn giản của giao diện SPI, có thể đảm bảo hoạt động ổn định và đáng tin cậy của mô-đun và việc đọc thẻ từ xa;
Bắt đầu ngắn gọn về các thông số điện
Điện làm việc: 13-26ma / DC 3.3V
Dòng điện: 10-13ma/DC 3.3V
Dòng điện ngủ: < 80ua
Điện cực:< 30mA
Tần số làm việc: 13,56MHz
Các loại thẻ được hỗ trợ: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire Đặc điểm vật lý của sản phẩm:
Kích thước: 40mm x 60mm
Nhiệt độ làm việc: - 20C ~ + 80C
Nhiệt độ lưu trữ xung quanh: - 40C + 85C
Độ ẩm tương đối: 5% - 95%
Ứng dụng
MF RC522 phù hợp với các ứng dụng truyền thông không tiếp xúc khác nhau dựa trên ISO / IEC14443A và yêu cầu chi phí thấp, kích thước nhỏ, hiệu suất cao và nguồn điện duy nhất
1- Ba bàn.
2. Đơn vị trên tàu
3. Nhà ga giao thông công cộng;
4. Thiết bị cầm tay di động;
5. Điện thoại công cộng không tiếp xúc Điện áp cung cấp cổng nối tiếp (VCC): 5V RX: cổng tiếp nhận nối tiếp TX: cổng gửi nối tiếp GND: nguồn điện nối đất VCC: nguồn điện 5V dương tính
