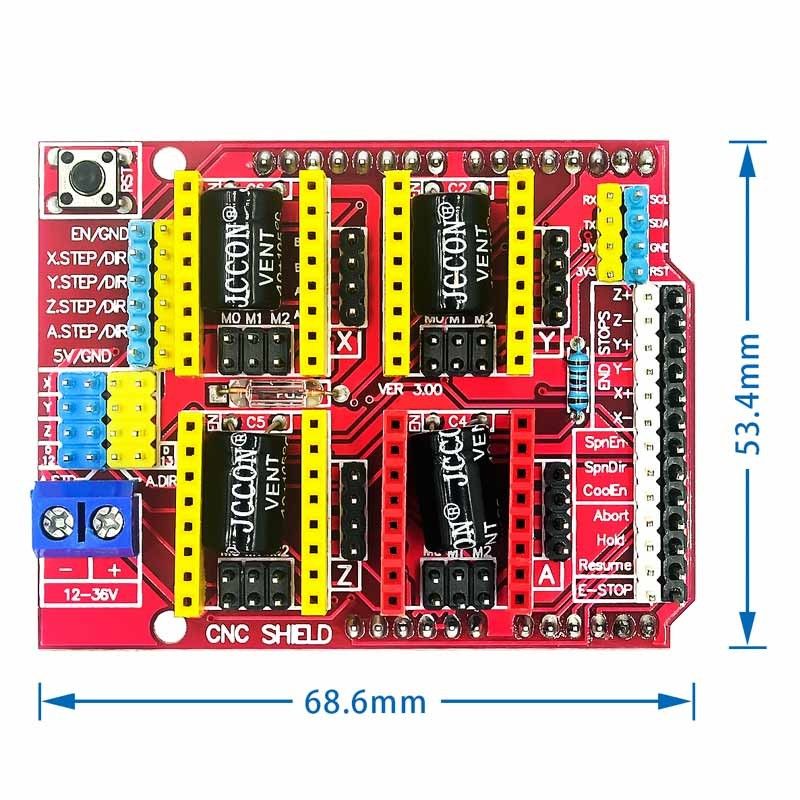

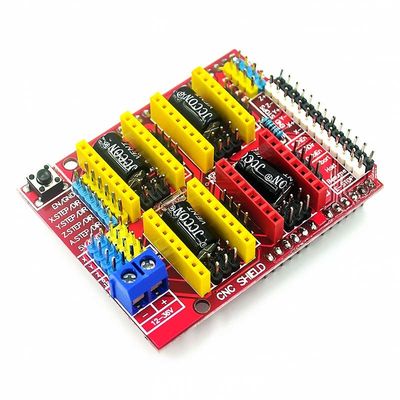

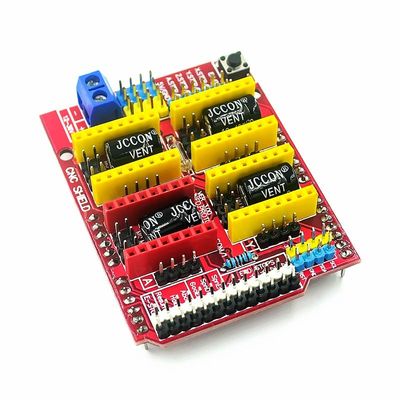

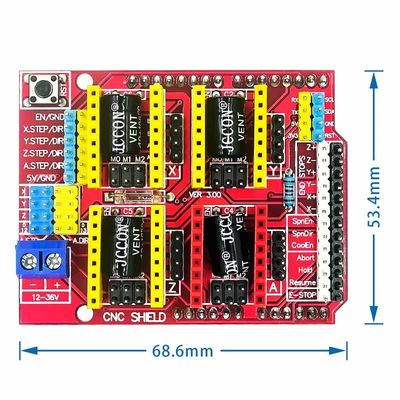

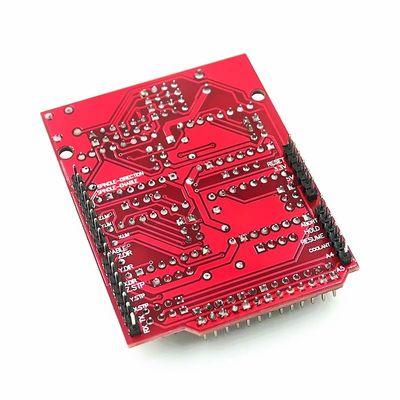

A4988 Bảng điều khiển Máy in 3D CNC Shield V3 Bảng mở rộng máy khắc

Khi sử dụng máy khắc hoặc máy in 3D, có nhu cầu cơ bản của các chân điều khiển động cơ bước, như hình trên.:EN (động lực động cơ bước bật, hoạt động thấp), Z.DIR (điều khiển hướng trục Z), Y.DIR (điều khiển hướng trục Y), X.DIR (điều khiển hướng trục X), Z.STEP (điều khiển hướng trục Z), Y.STEP (điều khiển bước chân trục Y) và X.STEP (điều khiển bước chân trục X).

Dưới đây là một chương trình điều khiển động cơ bước đơn giản:

# định nghĩa EN 8 // kích hoạt động cơ bước, active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Function: chức năng bước: để điều khiển hướng động cơ bước, số bước. // Các thông số: điều khiển hướng dir, pin dirPin DIR tương ứng với động cơ bước,stepperPin step pin tương ứng với động cơ stepper, bước một vài bước bước // Không trả về giá trị * / bước vô hiệu (boolean dir, byte dirPin, byte stepperPin, int bước) { digitalWrite (dirPin, dir); delay (50); for (int i = 0;i digitalWrite (stepperPin), HIGH); delayMicroseconds (800); digitalWrite (stepperPin, LOW); delayMicroseconds (800); } } void setup () {// động cơ bước được sử dụng trong chân IO được thiết lập để pinMode đầu ra (X_DIR, OUTPUT);pinMode (X_STP), OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW);,200); // vòng quay ngược động cơ trục X, 200 bước cho bước vòng tròn (sai, Y_DIR, Y_STP, 200); // vòng quay ngược động cơ trục y, 200 bước cho bước vòng tròn (sai, Z_DIR, Z_STP, 200);// vòng quay động cơ trục z, 200 bước cho trễ vòng tròn (1000); bước (thật, X_DIR, X_STP, 200); // động cơ trục X được chuyển vòng, 200 bước để bước vòng tròn (thật, Y_DIR, Y_STP, 200); // động cơ trục y được chuyển vòng,200 bước đến bước vòng tròn (đúng), Z_DIR, Z_STP, 200); // động cơ trục z được chuyển vòng, 200 bước đến tròn chậm (1000); }

Trong chương trình này, người ta có thể điều khiển hướng, cũng như số bước cho mỗi động cơ bước. để cho phép điều khiển này, thiết lập sẽ đặt các chân được sử dụng cho động cơ bước trong chế độ đầu ra,và bật kích hoạtTrong vòng lặp, lệnh bước có thể điều khiển hướng động cơ bước, số bước, và nó được sử dụng để đảo ngược vòng và chuyển vòng.

Ứng dụng:

Bảng điều khiển A4988 của Creatall đã được thiết kế đặc biệt cho Máy khắc V3 và các tấm chắn CNC máy in 3D.Kích thước 4mm và là một sự phù hợp hoàn hảo cho hầu hết các máy in 3D CNC lá chắnNó có thể được sử dụng để điều khiển động cơ bước một cách đáng tin cậy và hiệu quả.A4988 Driver Board có một loạt các ứng dụng và là hoàn hảo cho prototyping và phát triển của robot và in 3DVới chất lượng cao và giá thấp, nó là một sự lựa chọn tuyệt vời cho bất kỳ dự án nào.

Các thông số:

Hỗ trợ và Dịch vụ:

Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ cho Hội đồng phát triển của chúng tôi.và có thể cung cấp lời khuyên và hỗ trợ cho tất cả các sản phẩm của chúng tôi.

Chúng tôi cung cấp một loạt các tài nguyên trực tuyến, bao gồm hướng dẫn sản phẩm, tài liệu kỹ thuật và diễn đàn người dùng, tất cả đều được thiết kế để giúp bạn tận dụng tối đa các bảng phát triển của chúng tôi.

Nếu bạn cần thêm sự giúp đỡ, đội ngũ dịch vụ khách hàng của chúng tôi có sẵn 24/7 để trả lời bất kỳ câu hỏi nào bạn có thể có.Chúng tôi cũng cung cấp một loạt các dịch vụ tại chỗ để đảm bảo Hội đồng phát triển của bạn đang hoạt động tốt nhất.

Chúng tôi cam kết cung cấp hỗ trợ kỹ thuật và dịch vụ tốt nhất cho khách hàng của chúng tôi và chúng tôi luôn sẵn sàng giúp đỡ.
