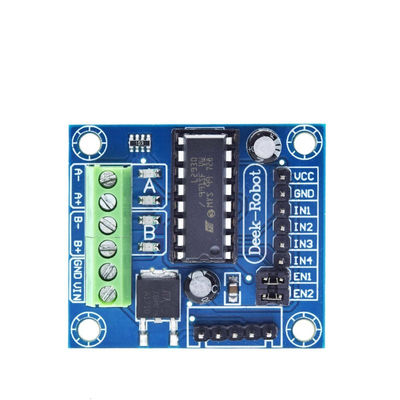

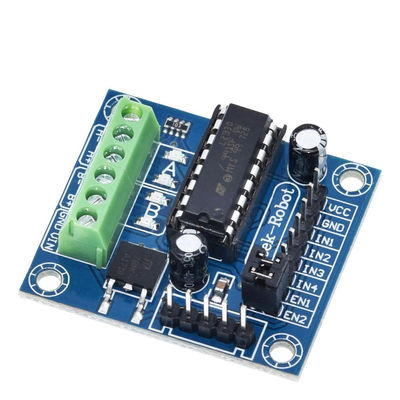

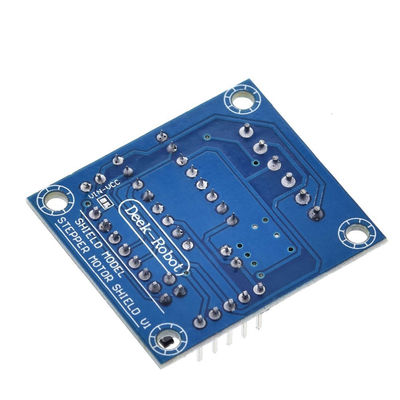

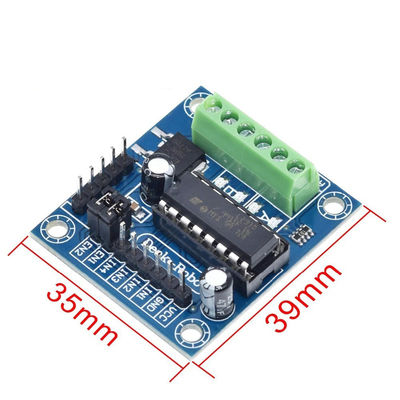

L293 L293D DC Motor Drive Shield Mini 4CH 4 kênh Arduino Motor Drive Expansion Shield

Phạm vi áp dụng:
Arduino mới bắt đầu, nền tảng thiết bị thử nghiệm Arduino, Arduino điện tử tương tác, robot Arduino, v.v.

Đặc điểm:
nhiều chức năng, dễ sử dụng, hỗ trợ thư viện trình điều khiển mạnh mẽ và cập nhật chức năng

Nhược điểm:
Tiêu thụ I/0 cao khi lái động cơ bốn chiều cùng một lúc (so với phiên bản với ít L / 0 trong AR-Duino),năng lượng thấp · Có thể điều khiển động cơ DC 4 chiều hoặc động cơ bước 2 chiều và thiết bị lái 2 chiều, hỗ trợ Arduino
Uno, Arduino Mega 2560.

Bạn có thể phù hợp:

lái động cơ DC bốn chiều và thiết bị lái hai chiều, lái động cơ DC hai chiều và động cơ bước một chiều và thiết bị lái hai chiều, lái động cơ bước hai chiều và thiết bị lái hai chiều.

Arduino là một sự giới thiệu tốt cho việc chế tạo điện tử. Với bảng mở rộng động cơ, nó có thể là một nền tảng tốt cho việc phát triển robot.Một bảng mở rộng động cơ đầy đủ chức năng có khả năng điều khiển một loạt các dự án đơn giản đến hơi phức tạp.

Đây là một mô-đun điều khiển động cơ DC được sử dụng phổ biến, sử dụng chip 293D chip điều khiển động cơ DC dòng nhỏ.mà làm cho nó dễ dàng cho những người đam mê phát triển nhanh chóng dựa trên Arduino.

Các thông số sản phẩm:

2 động cơ servo 5V (kết nối servo kết nối với Arduino độ phân giải cao - bộ đếm thời gian chính xác cao - không có jitter!

Tối đa 4 động cơ DC hai chiều và điều chỉnh tốc độ PWM 4 chiều -- (khoảng.0.5% độ phân giải).

Tối đa 2 động cơ bước để điều khiển dương tính và âm tính, điều khiển bước đơn / hai bước, giai đoạn hoặc micro-step và điều khiển góc quay.

4-way H-bridge: chip L293D cung cấp.0.6A (đỉnh 1.2A) dòng điện mỗi cầu với bảo vệ tắt điện nhiệt,4.5V đến 36V.

Sự kháng cự kéo xuống đảm bảo rằng động cơ vẫn ở trạng thái dừng khi nguồn điện được bật.

Các thiết bị đầu cuối lớn để dễ dàng kết nối dây (10-22AWG) và cung cấp điện.

Với nút thiết lập lại Arduino.

· 2 thiết bị đầu cuối lớn bên ngoài đảm bảo tách ra năng lượng logic và động cơ.

Tương thích với Mega, Diecimila, & Duemilanove.
