Mô-đun cảm biến thông minh HC-SR501 Mô-đun phát hiện cảm biến chuyển động Pir Điều chỉnh

Mô-đun cảm biến thông minh HC-SR501 Mô-đun phát hiện cảm biến chuyển động Pir Điều chỉnh
Mô-đun cảm biến thông minh HC-SR501 Mô-đun phát hiện cảm biến chuyển động Pir Điều chỉnh Mô-đun cảm biến thông minh HC-SR501 Mô-đun phát hiện cảm biến chuyển động Pir Điều chỉnh

Hình ảnh lớn :  Mô-đun cảm biến thông minh HC-SR501 Mô-đun phát hiện cảm biến chuyển động Pir Điều chỉnh

Thông tin chi tiết sản phẩm:
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: creatall
Số mô hình: HC-SR04
Thanh toán:
Số lượng đặt hàng tối thiểu: 10pcs
Giá bán: có thể đàm phán
Thời gian giao hàng: 5-8 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 10000 chiếc

Mô-đun cảm biến thông minh HC-SR501 Mô-đun phát hiện cảm biến chuyển động Pir Điều chỉnh

Sự miêu tả
Sự miêu tả: Mô-đun cảm biến tên: Mô-đun cảm biến thông minh
Các ứng dụng: Điều khiển đèn nền LED RGB Tốc độ dữ liệu: 400 kbit/s
OEM: Đúng Sự chính xác: Cao
Bảo mật dữ liệu: Cao
Làm nổi bật:

Mô-đun cảm biến thông minh HC-SR501

,

Mô-đun cảm biến thông minh Pir

,

Mô-đun phát hiện cảm biến chuyển động Pir Điều chỉnh

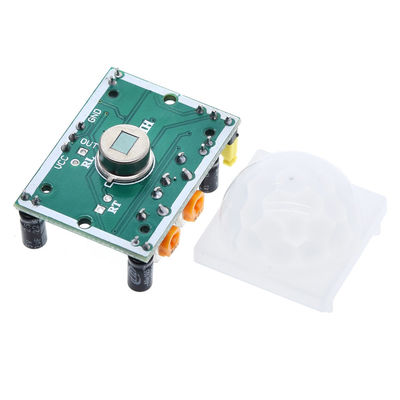

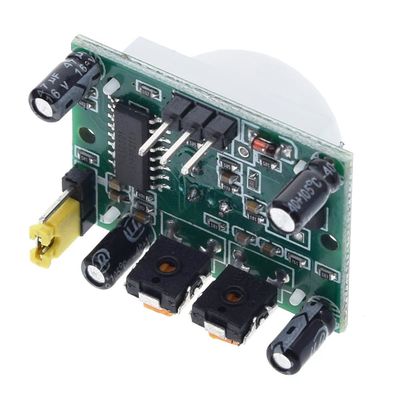

HC-SR501 Điều Chỉnh Mô-đun Dò Cảm Biến Chuyển Động PIR Hồng Ngoại Nhiệt Điện IR Cho Bộ Dụng Cụ Raspberry PI + Vỏ



Đặc trưng:

1. Cảm ứng tự động: Khi ai đó đi vào phạm vi cảm ứng của nó, vào mức cao, người rời khỏi phạm vi cảm biến sẽ tự động bị trễ ở mức cao.Đầu ra thấp.
2. Điều khiển cảm quang (tùy chọn): mô-đun dành riêng cho vị trí, có thể được đặt thành điều khiển cảm quang, ánh sáng mạnh vào ban ngày hoặc không cảm ứng.Điều khiển cảm quang là tùy chọn, nhà máy không lắp đặt điện trở cảm quang.Nếu cần, vui lòng mua một điện trở cảm quang riêng để lắp đặt.

3. Hai chế độ kích hoạt: L không thể lặp lại, H có thể lặp lại.Có thể chọn jumper, mặc định là H.
A. Chế độ kích hoạt không lặp lại: đầu ra cảm ứng cao, thời gian trễ kết thúc, đầu ra sẽ tự động thay đổi từ cao xuống thấp.
B. Chế độ kích hoạt lặp đi lặp lại: nghĩa là sau khi cảm nhận được đầu ra ở mức cao, trong khoảng thời gian trễ, nếu cơ thể con người nằm trong phạm vi hoạt động cảm nhận của nó, thì đầu ra của nó sẽ duy trì ở mức cao cho đến khi độ trễ sau khi người đó rời khỏi mức cao. Mức độ thay đổi ở mức thấp (mô-đun cảm biến sẽ tự động trì hoãn thời gian trễ sau mỗi hoạt động của cơ thể con người và lấy thời gian của hoạt động cuối cùng làm điểm bắt đầu của thời gian trễ).
4. Thời gian chặn cảm ứng (cài đặt mặc định: 3-4 giây): Sau mỗi đầu ra cảm biến (mức cao xuống thấp), mô-đun cảm biến có thể được theo sau bởi thời gian chặn, trong thời gian đó nó được cảm nhận. Thiết bị không nhận được bất kỳ tín hiệu cảm giác nào .Chức năng này có thể được sử dụng để đạt được khoảng thời gian giữa thời gian đầu ra cảm biến và thời gian chặn.Nó có thể được áp dụng cho các sản phẩm phát hiện khoảng thời gian.Đồng thời, chức năng này có thể ngăn chặn hiệu quả mọi loại nhiễu trong quá trình chuyển tải.
5. Dải điện áp hoạt động rộng: điện áp hoạt động mặc định DC5V đến 20V
6. Nguồn điện vi mô: Dòng điện tĩnh 65 microamp, đặc biệt dành cho các sản phẩm điện chạy bằng pin khô.
7. Xuất tín hiệu mức cao: có thể dễ dàng kết nối với nhiều loại mạch khác nhau.


Hướng dẫn sử dụng:


1 mô-đun cảm ứng cấp nguồn khoảng một phút sau thời gian khởi tạo, lúc này mô-đun sẽ xuất ra 0-3 lần một phút, một phút sẽ chuyển sang trạng thái chờ.

2. Nên tránh ánh sáng và các nhiễu khác. Đóng trực tiếp bề mặt của mô-đun ống kính, để không gây nhiễu tín hiệu và gây ra trục trặc;sử dụng môi trường càng nhiều càng tốt để tránh
Gió thổi tự do sẽ gây nhiễu cho cảm biến.

3. Mô-đun cảm biến với đầu dò phần tử kép, cửa sổ đầu dò có hình chữ nhật, phần tử kép (A yuan B yuan) theo hướng dài hơn ở cả hai đầu, khi thân từ trái sang phải
Hoặc từ phải sang trái thông qua phổ hồng ngoại để đạt được thời gian kép, chênh lệch khoảng cách, chênh lệch càng lớn, cảm ứng càng nhạy, khi cơ thể từ phía trước đến đầu dò
Đầu hoặc từ trên xuống dưới hoặc từ dưới lên trên, phần tử kép không thể phát hiện sự thay đổi khoảng cách quang phổ hồng ngoại, không có sự khác biệt, do đó cảm biến không nhạy hoặc không hoạt động;vì vậy nên lắp đặt cảm biến sao cho hướng của đầu dò kép Và hướng hoạt động của con người song song nhất có thể để đảm bảo rằng cơ thể đã trải qua
Thăm dò cảm ứng phần tử kép.Để tăng phạm vi góc cảm biến, mô-đun này sử dụng thấu kính tròn, cũng làm cho bốn mặt của đầu dò đều nhạy, nhưng hai bên trái và phải vẫn nhạy.
Tuy nhiên, so với hướng trên và hướng dưới của hai dải cảm ứng, độ nhạy, việc lắp đặt vẫn phải cố gắng theo yêu cầu trên.


Khi sử dụng cần chú ý những điểm sau:

1. Điện áp DC phải đáp ứng yêu cầu của chúng tôi, quá cao và quá thấp sẽ ảnh hưởng đến hiệu suất của mô-đun, nhưng cũng yêu cầu nguồn điện phải là bộ lọc điều chỉnh tốt, chẳng hạn như nguồn USB máy tính, nguồn điện sạc điện thoại di động, cũ Pin xếp chồng 9V Không thể đáp ứng yêu cầu công việc của mô-đun, khách hàng nên sử dụng máy biến áp và bộ điều chỉnh thông qua bộ điều chỉnh điện áp ba cực, sau đó thông qua nguồn điện lọc tụ điện 220UF và 0,1UF.

2. Mặc dù cơ thể con người không ở phía trước mô-đun, nhưng cơ thể con người từ mô-đun quá gần mô-đun cũng có thể do đầu ra cảm biến gây ra, cũng như việc gỡ lỗi cơ thể con người không chạm vào phần mạch sẽ cũng ảnh hưởng đến hoạt động của mô-đun. Một cách khoa học hơn là xuất ra một đèn LED hoặc đồng hồ vạn năng, mô-đun được phủ một tờ báo, mọi người rời khỏi phòng, vậy 2 phút để xem mô-đun đã hoặc có đầu ra chưa?

3. mô-đun không lấy tải để hoạt động bình thường, kết nối với tải sau khi làm việc hỗn loạn, một lý do là do công suất nguồn tiêu thụ điện năng tải rất nhỏ, tải do dao động điện áp gây ra bởi sự cố mô-đun, lý do khác lý do là tải Nguồn điện sẽ gây nhiễu trong công việc, chẳng hạn như rơle hoặc nam châm điện và các tải cảm ứng khác sẽ tạo ra lực điện động ngược, tấm phát xạ 315M sẽ có bức xạ điện từ và các công việc khác sẽ ảnh hưởng đến mô-đun.Giải pháp như sau: A, phần nguồn của bộ lọc cảm ứng.B, sử dụng tải và mô-đun sử dụng các phương pháp điện áp khác nhau, chẳng hạn như: tải sử dụng điện áp hoạt động 24V, mô-đun sử dụng điện áp hoạt động 12V, trong đó sử dụng bộ điều chỉnh ba cực cách ly.C: Sử dụng nguồn điện có công suất lớn hơn.

4. mô-đun cảm biến cơ thể con người chỉ có thể hoạt động trong nhà và môi trường làm việc nên tránh ánh nắng mặt trời, tiếp xúc trực tiếp với ánh sáng mạnh, nếu môi trường làm việc có nhiễu RF mạnh, bạn có thể sử dụng các biện pháp che chắn.Trong trường hợp có không khí nhiễu mạnh, hãy đóng cửa ra vào và cửa sổ hoặc ngăn chặn sự đối lưu.Khu vực cảm ứng để tránh đối diện với các thiết bị và đồ vật sưởi ấm cũng như dễ cuốn các mảnh vụn và quần áo.

5. Nên lắp đặt mô-đun cảm biến cơ thể người trong hộp kín, nếu không có thể đã có tín hiệu đầu ra.

6. nếu góc phát hiện mô-đun cảm biến cơ thể nhỏ hơn 90 độ, bạn có thể sử dụng băng dính mờ để cắt ống kính hoặc cắt ống kính để đạt được.

7. mô-đun cảm biến cơ thể con người với đầu dò phần tử kép, hướng chuyển động của tay, chân và đầu và độ nhạy của cảm biến được liên kết chặt chẽ và mô-đun hồng ngoại xác định các đặc tính của cảm biến không thể kiểm soát chính xác khoảng cách.

8. mô-đun của đầu dò (PIR) có thể được gắn ở phía bên kia của bảng mạch.Đầu dò cũng có thể được mở rộng bằng cáp có vỏ bọc hai lõi, chiều dài cũng phải nhỏ hơn 20 cm.
