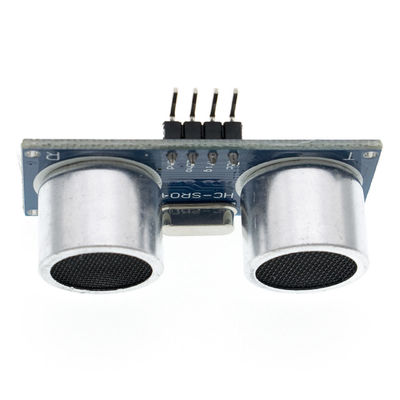

Cảm biến đầu dò đo khoảng cách HC-SR04 2cm-450cm cho phạm vi dò Arduino

1, Hiệu suất của mô-đun này là thước đo khoảng cách ổn định và chính xác.Và mô-đun siêu âm SRF05, SRF02 của nước ngoài có thể so sánh được.Mô-đun có độ chính xác cao, điểm mù (2cm) siêu gần, đo khoảng cách ổn định mạnh mẽ dựa trên sản phẩm này đã được đưa ra thị trường thành công!Module này có công suất hoàn toàn khiêm tốn so với module chống trộm GH-311

Hai thông số kỹ thuật chính:
1: Điện áp: DC5V
2: Dòng tĩnh: <2mA
3: mức đầu ra: đầu ra của mức cao 5V
4: cấp độ: hết 0V
5: Góc cảm ứng: không quá 15 độ: phạm vi phát hiện: 2cm-450cm

7: Độ chính xác cao: lên tới 0,3cm

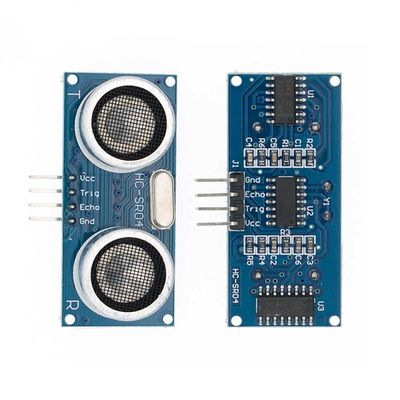

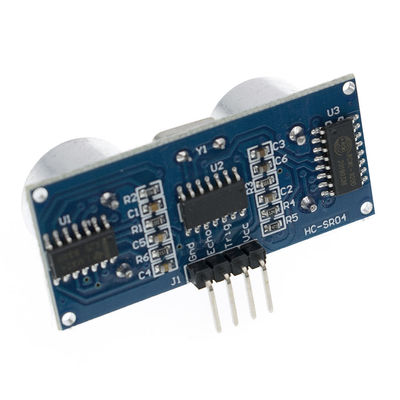

Dây bảng điều khiển, VCC, trig's (phía điều khiển), echo (đầu nhận), out (chân trống), GND

Lưu ý: Điện trở kéo lên 10K bên trong chân TRIP, chân cổng IO của bộ vi điều khiển TRIP xuống, sau đó chuyển sang tín hiệu xung 10us.

Chân OUT cho mô-đun này làm chân đầu ra của công tắc khi mô-đun chống trộm, mô-đun phạm vi không sử dụng chân này!

Lưu ý: Nên lắp mô-đun. May mắn thay, bảng mạch đã được cấp lại năng lượng và tránh được sự cố cao nếu chúng đã được cấp lại năng lượng trước khi giải quyết.

Mô-đun này có thể được cung cấp các chương trình khác nhau: vi điều khiển C51, PIC18F877 Yoshitatsu ba tài liệu tham khảo thử nghiệm MCU.

3 mô-đun URF04 hoạt động:

(1) Bộ kích hoạt IO có phạm vi tín hiệu cao ít nhất 10us;
(2) mô-đun tự động gửi tám sóng vuông 40kHz, tự động phát hiện xem tín hiệu có trở lại hay không;
(3) tín hiệu quay trở lại đầu ra IO cao, thời gian siêu âm cao từ khi phóng đến khi quay trở lại.

Khoảng cách kiểm tra = (thời gian cao * tốc độ âm thanh (340M/S))/2;

Sản phẩm này sử dụng đơn giản và Cổng điều khiển cao trên 10US, bạn có thể đợi đầu ra cao ở cổng nhận.Một đầu ra có thể mở bộ hẹn giờ có thể được đọc khi cổng này có giá trị bộ định thời ở mức thấp trong khoảng thời gian được tính toán.như một chu kỳ đo liên tục như vậy, bạn di chuyển để đo giá trị mà chúng ta có thể đạt được ~ ~~

Mô-đun hoạt động:

(1) Bộ kích hoạt IO có phạm vi tín hiệu cao ít nhất 10us;
(2) mô-đun tự động gửi tám sóng vuông 40kHz, tự động phát hiện xem tín hiệu có trở lại hay không;
(3) tín hiệu quay trở lại, đầu ra IO cao, thời gian hoạt động cao

Thời gian siêu âm từ khi phóng đến khi quay trở lại.Khoảng cách kiểm tra = (thời gian cao * tốc độ âm thanh (340M/S))/2;
