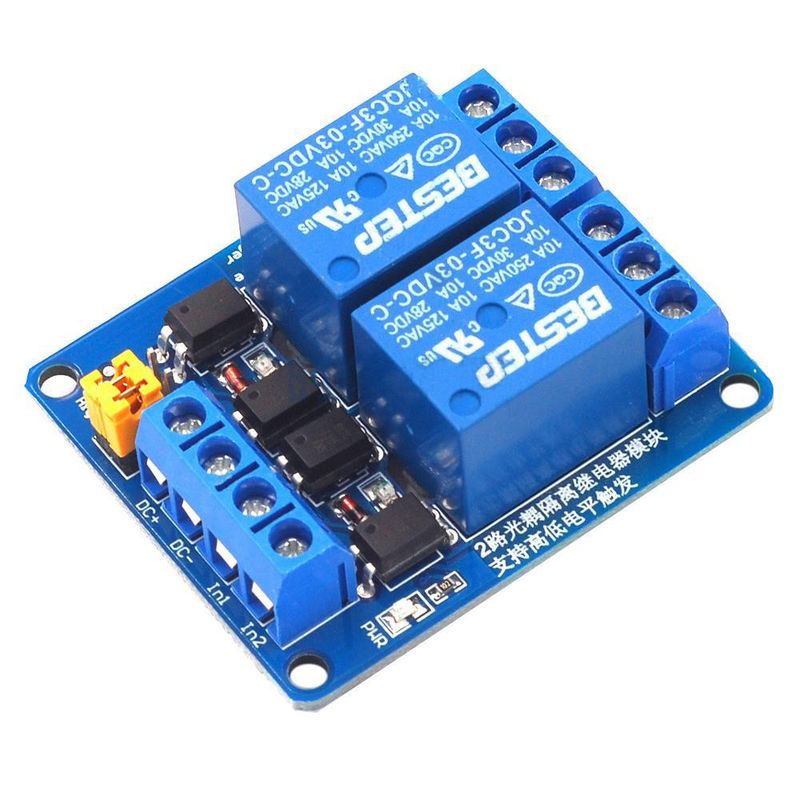

Mô-đun Rơle Điều Khiển 3.3V 5V 12V 24V Bộ ghép quang kép 2 kênh

• Mô-đun sử dụng rơle chất lượng chính hãng, tải tối đa của giao diện thường mở: AC 250V/10A, DC 30V/10A;
• Sử dụng cách ly bộ ghép quang kép, khả năng truyền động mạnh mẽ, hiệu suất ổn định;kích hoạt dòng điện 5mA;
• Điện áp hoạt động của mô-đun là 5V;
• Mỗi kênh của mô-đun có thể được kích hoạt bởi mức nhảy cao hoặc thấp;
• Thiết kế có khả năng chịu lỗi, ngay cả khi dây điều khiển bị đứt, rơle sẽ không di chuyển;
• Đèn báo nguồn (xanh), 2 đèn báo trạng thái rơle (đỏ)
• Thiết kế giao diện thân thiện với người dùng, tất cả các giao diện có thể được kết nối trực tiếp thông qua các thiết bị đầu cuối nối dây, rất thuận tiện

Giao diện mô-đun:

• DC+: Nối vào cực dương của nguồn điện (điện áp là rơle 5V)
• DC-: Kết nối với cực âm của nguồn điện
• IN1-IN2: Theo cài đặt của từng kênh, rơle tương ứng có thể được điều khiển ở mức cao hoặc thấp.

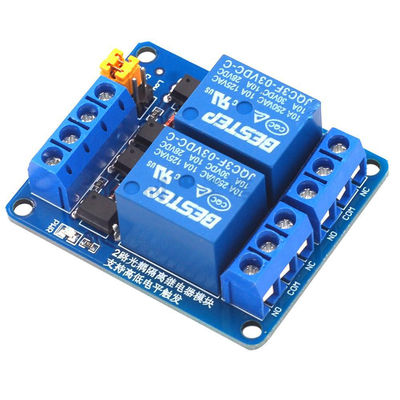

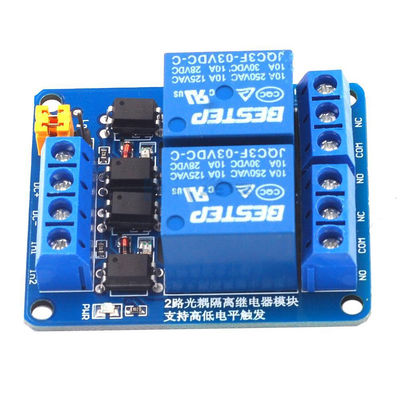

Đầu ra rơle:

• NO1-NO2: Giao diện mở thông thường của rơle.Trước khi đóng rơle, nó không được kết nối.Nhấc xong thì rút ngắn về COM.
• COM1-COM2: Giao diện chung chuyển tiếp
• NC1-NC2: Giao diện rơle thường đóng.Trước khi đóng rơle, nó được nối tắt bằng COM.

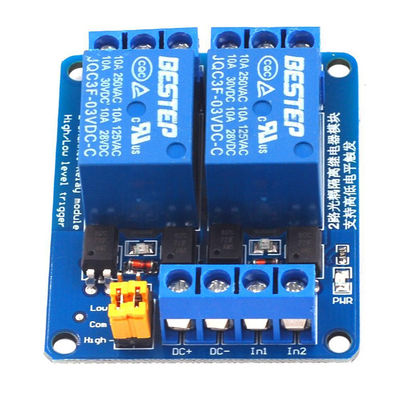

Lựa chọn kích hoạt mức cao và mức thấp:

• S1-S2 là lựa chọn kích hoạt mức cao và mức thấp cho Rơle 1 - 2;
• Khi com bị chập xuống mức thấp, rơle tương ứng sẽ kích hoạt mức thấp.Khi com bị rút ngắn ở mức cao, đó là mức kích hoạt cao.
