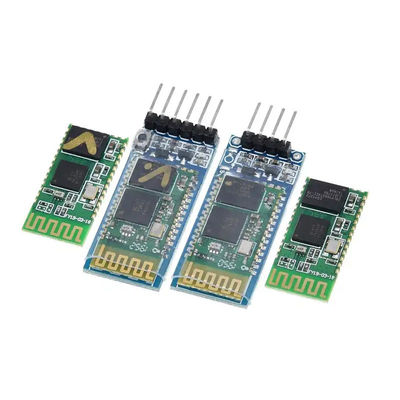

HC-05 HC-06 Mô-đun Wifi không dây RF Mô-đun âm thanh Bluetooth RS232 / TTL

HC-05

Đó là mô-đun Bluetooth HC-05 Slaveand master hai trong một.
Mô-đun này có thể được đặt thành máy phát hoặc máy thu, máy phát có thể ghép nối với máy thu, máy thu và máy thu hoặc máy phát và máy phát không thể giao tiếp giữa, máy thu có thể ghép nối với máy tính và điện thoại di động bluetooth, khi mua, mặc định cho máy thu.
Sử dụng chip Bluetooth chính thống CSR, tiêu chuẩn giao thức Bluetooth V2.0.
Điện áp làm việc của mô-đun 3,3 V.
Tỷ lệ mặc định của Potter là 9600, người dùng có thể thiết lập.

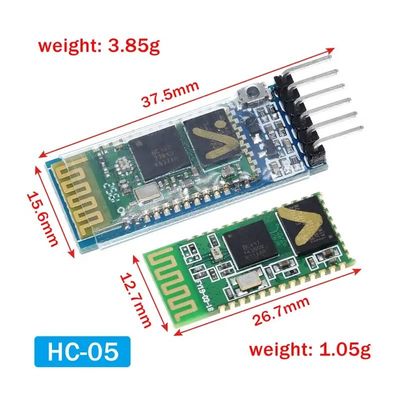

Kích thước mô-đun lõi: 28 mm x 15 mm x 2,35 mm.
Dòng điện làm việc: khớp với 30 MA, khớp với giao tiếp cho 8 MA.
Dòng điện ngủ đông: không có trạng thái ngủ đông.
Được sử dụng cho hệ thống định vị GPS, hệ thống đọc đồng hồ đo điện nước và gas.
Với máy tính và bộ chuyển đổi Bluetooth, PDA, thiết bị kết nối liền mạch
Dòng thương mại: Dòng bo mạch mô-đun Bluetooth
Có đèn báo LED, sử dụng chip điều chỉnh 150mA và 3,3V.

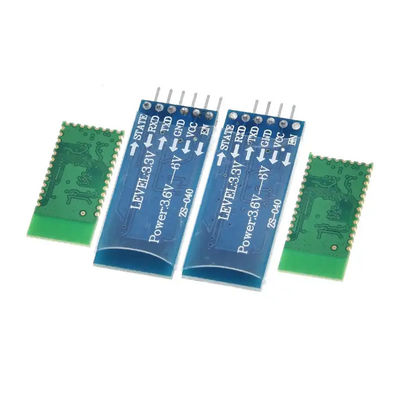

Với chân VCC.GND.TXD.RXD cho Bluetooth
Với nút "Tìm kiếm lại" (chân BẬT / TẮT / THỨC cho nó, đầu ra / đầu vào MCU bên ngoài "Mức cao" có thể điều khiển mô-đun để tìm kiếm lại)
Tương thích với mô-đun chính Bluetooth "mô-đun phụ" hoặc mô-đun chính-nô lệ (toàn bộ).
Điện áp đầu vào: 3,3 -6V
Kích thước: 1,55cm * 3,98cm

Ghi chú:
Nguồn điện đầu vào 3,3 ~ 6V, Cấm hơn 7V
Không có "Tự động ngăn chặn chức năng đảo ngược nguồn điện", vì vậy vui lòng kết nối nguồn điện chính xác
Chúng tôi khuyên bạn nên cài đặt "mô-đun chính Bluetooth"
"Trạng thái" là chân đầu ra cho trạng thái LED, khi Bluetooth "Chưa kết nối", xuất ra "Xung", khi Bluetooth "được kết nối", xuất ra "Mức cao", chúng ta có thể xác định trạng thái từ "MCU"
Nếu chỉ có bo mạch, Không có bất kỳ "Chức năng Bluetooth" nào

HC-06
Đây là mô-đun Bluetooth HC-06.
Cho phép thiết bị của bạn gửi hoặc nhận dữ liệu TTL qua công nghệ Bluetooth mà không cần kết nối cáp nối tiếp với máy tính.

Tính năng:
Hoạt động với mọi bộ điều hợp USB Bluetooth.
Tốc độ truyền mặc định: 9600,8,1,n.
Ăng-ten tích hợp.
Bảo hiểm lên đến 30ft.
Phiên bản Bluetooth: V2.0+EDR
Điện áp hoạt động: 3,3V
Tốc độ truyền mặc định: 9600,8,1,n.
Vùng phủ sóng tín hiệu: 30ft
Chiều dài cáp: 21,5cm

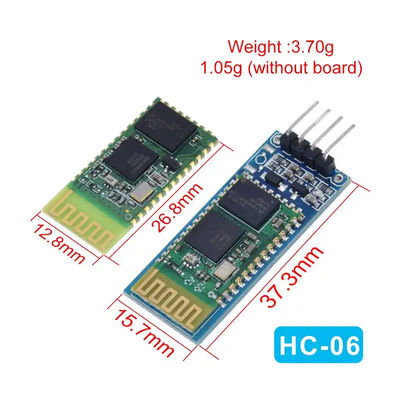

Kích thước sản phẩm: 4,3 * 1,6 * 0,7cm
Trọng lượng sản phẩm: 3g
Kích thước gói hàng: 9*3*1cm
Trọng lượng gói hàng: 8g
Dòng thương mại: Dòng bo mạch mô-đun Bluetooth
Có đèn báo LED, sử dụng chip điều chỉnh 150mA và 3,3V.
Với chân VCC.GND.TXD.RXD cho Bluetooth
Với nút "Tìm kiếm lại" (chân BẬT/TẮT/Đánh thức cho nó, đầu ra MCU bên ngoài "Mức cao" có thể điều khiển mô-đun để tìm kiếm lại)
Tương thích với mô-đun chính Bluetooth". mô-đun nô lệ" hoặc mô-đun chủ-nô lệ (toàn bộ).
Điện áp đầu vào: 3,3 ~ 6V
Kích thước: 1,55cm * 3,98cm

Ghi chú:
Nguồn điện đầu vào 3,3 ~ 6V, Cấm hơn 7V
Không có "Tự động ngăn chặn chức năng đảo ngược nguồn điện", vì vậy vui lòng kết nối nguồn điện chính xác
Chúng tôi khuyên bạn nên cài đặt "mô-đun chính Bluetooth"
"Trạng thái" là chân đầu ra cho trạng thái LED, khi bluetooth "Không kết nối", xuất ra "Pulse";khi bluetooth "được kết nối", xuất ra "Mức cao", chúng ta có thể xác định trạng thái từ "MCU"
Nếu chỉ có bo mạch, Không có bất kỳ "Chức năng Bluetooth" nào
