Thông tin chi tiết sản phẩm:
|
| Kiểu: | Bluetooth 5.1 | nước xuất xứ: | TRUNG QUỐC |
|---|---|---|---|
| Thương hiệu: | sáng tạo | Chipset: | Khác |
| Ứng dụng: | Âm thanh | ||
| Làm nổi bật: | Bo mạch thu âm thanh M38,Bảng thu âm thanh M28,Bảng thu âm thanh Bluetooth BLT 4.2 |
||

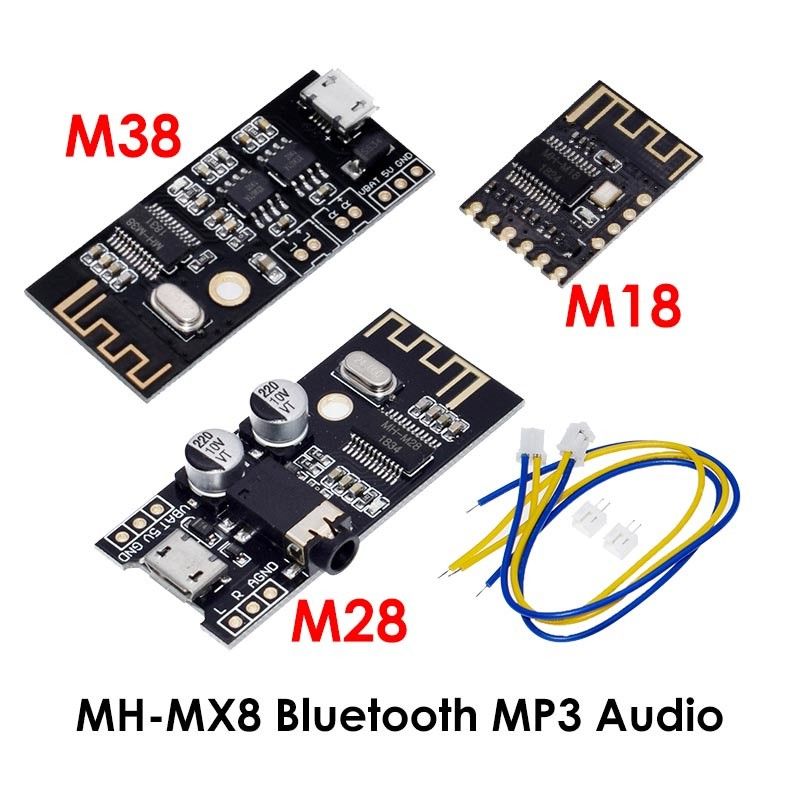

M38
MH-M38 là thiết kế Bluetooth công suất thấp hỗ trợ truyền Bluetooth 4.2 mới nhất và đầu ra âm thanh nổi hai kênh không mất dữ liệu.Kích thước nhỏ, tiện lợi và thiết thực, mô-đun đi kèm với chip khuếch đại công suất, có thể trang bị loa kép 5W.Hỗ trợ card âm thanh USB để phát lại không cần trình điều khiển.Trong môi trường mở, khoảng cách kết nối Bluetooth có thể lên tới 20 mét.Có thể được sử dụng để thu âm thanh Bluetooth, tự sửa đổi âm thanh khác nhau, v.v.
Kích thước PCB: 45*20*3.6mm (chiều dài, chiều rộng và chiều cao)
Khoảng cách chốt: 2,54mm (lỗ định vị có đường kính 3 mm)

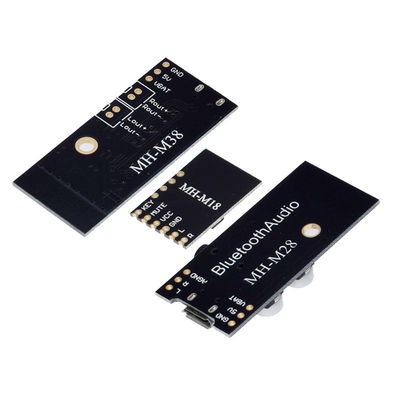

3.Định nghĩa chức năng/Pin
1. Phiên bản Bluetooth V4.2, hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã lossless WAV/WMA/FLAC/APE/MP3, đầu ra kênh đôi âm thanh nổi.
2, nguồn điện: bạn có thể sử dụng trực tiếp dòng MICRO USB Android 5V để cấp nguồn trực tiếp, bạn cũng có thể kết nối nguồn điện 5V hoặc pin lithium 3,7V (như hình trên).Lưu ý rằng giao diện cấp nguồn 5V và 3.7V là khác nhau.5V được kết nối với 5V và GND, còn pin lithium 3.7V được kết nối với VBAT và GND.
3, dòng điện làm việc tối đa là 5V2A, nên sử dụng nguồn điện được điều chỉnh 5V2A, chất lượng âm thanh sẽ tốt hơn.
4. Sau khi bật mô-đun, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M38 và có thể phát nhạc sau khi kết nối với Bluetooth.
5, hỗ trợ card âm thanh USB, ổ đĩa miễn phí (cắm và chạy).Kết nối mô-đun với máy tính bằng cáp USB và máy tính có thể phát nhạc thông qua đầu ra bộ khuếch đại của mô-đun.
6, đèn báo mô-đun màu xanh:
7. Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;
8. Khi kết nối Bluetooth được bật, đèn báo luôn sáng;
9. Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.
10, đầu ra âm thanh: đầu ra tín hiệu âm thanh nổi kênh trái và phải, có thể kết nối với hai loa 2-8 euro, 3-5W, đẩy 4 loa Euro 5W.
11, sản phẩm này có mạch khuếch đại công suất kép 5W riêng, bạn không được sử dụng bộ khuếch đại khác để sử dụng!Đầu ra của hai bộ khuếch đại có thể không được kết nối song song hoặc các cực âm có thể được kết nối với nhau, nếu không chip khuếch đại công suất có thể bị hỏng.
4.Chú ý
1. Nhiễu tín hiệu: Ăng-ten Bluetooth cực kỳ dễ bị nhiễu tần số cao hoặc tín hiệu điện từ mạnh và phải được đặt cách xa nơi gửi thiết bị không dây.Và bảng không thể ở gần các vật kim loại, giữ một khoảng cách nhất định.
2. Nếu có âm thanh hiện tại trong bảng khuếch đại công suất thì nguyên nhân là do nhiễu đất.Khuyến cáo không nên cắm đầu ra của mô-đun Bluetooth. Cần hàn dây, đặc biệt là dây nối đất, dây không được quá dài.Càng ngắn càng tốt., cố gắng dày hơn.Vấn đề nối đất âm thanh tại điểm nối đất của bo mạch khuếch đại công suất phải được nối đất với đầu vào âm thanh của bộ khuếch đại công suất.Điểm nối đất này có thể được thử hàn ở các vị trí khác nhau để đạt được âm thanh dòng điện thấp nhất.Bạn nên cấp nguồn riêng cho bo mạch Bluetooth và bo mạch khuếch đại công suất để cách ly nối đất Bluetooth và nối đất bộ khuếch đại.
3. Vì sản phẩm này có thiết kế bo mạch trần nên cố gắng không dùng tay chạm vào các bộ phận trên bo mạch, rất dễ gây tĩnh điện làm chết chip và gây cháy.
