Mô-đun Wifi không dây 5V DC-AC Biến tần sóng sin tinh khiết SPWM EGS002 12Mhz

Giới thiệu:
EG8010 là một kỹ thuật số, có chức năng rất tốt mang lại khả năng kiểm soát thời gian chết của chip tạo biến tần sóng sin thuần túy, được sử dụng trong
Cấu trúc chuyển đổi nguồn DC-DC-AC hai giai đoạn hoặc biến áp tần số nguồn DC-AC một giai đoạn Kiến trúc Boost, một bộ điều khiển bên ngoài
Bộ tạo dao động tinh thể 12 MHz, để đạt được độ chính xác cao và độ méo sóng hài rất nhỏ, biến tần sóng hình sin thuần túy 50Hz hoặc 60Hz
ASIC.Chip sử dụng công nghệ CMOS, tích hợp bên trong bộ tạo hình sin SPWM, mạch điều khiển thời gian chết, bộ nhân
phạm vi hệ số, mạch khởi động mềm, mạch, giao diện truyền thông nối tiếp RS232 và mô-đun trình điều khiển LCD nối tiếp 1602 chức năng.

Đặc trưng:
Nguồn điện đơn 5V
Bộ 4 chân tần số đầu ra sóng sin thuần túy:
Sóng sin thuần 50Hz tần số cố định 60Hz Sóng sin thuần tần số cố định 0-100Hz
tần số sóng sin thuần túy có thể điều chỉnh 0-400Hz tần số sóng sin tinh khiết có thể điều chỉnh
Điều chế đơn cực và lưỡng cực
Đi kèm với điều khiển deadband, pin 4 thời gian chết:
Thời gian chết 300nS Thời gian chết 500nS Thời gian chết 1,0uS Thời gian chết 1,5uS
Bộ tạo dao động tinh thể 12 MHz bên ngoài
Tần số sóng mang PLC 23,4KHz
Phản hồi điện áp, dòng điện, nhiệt độ thời gian thực
Quá điện áp, thiếu điện áp, quá dòng và quá nhiệt
Pin chế độ khởi động mềm cài đặt thời gian phản hồi 1S
Giao tiếp nối tiếp để đặt điện áp đầu ra, tần số và các thông số khác
Mô-đun LCD nối tiếp bên ngoài 1602 hiển thị biến tần
thông tin về điện áp, tần số, nhiệt độ và dòng điện

Gói bao gồm:

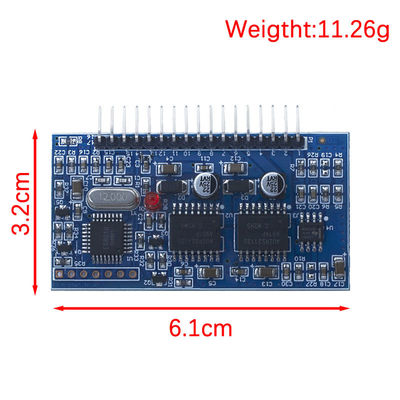

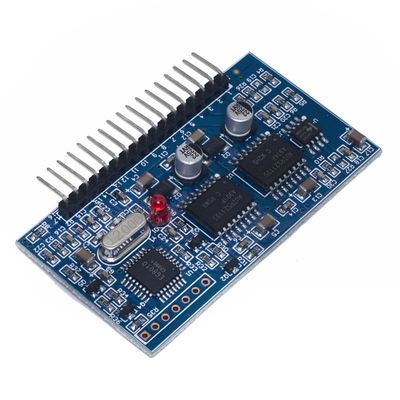

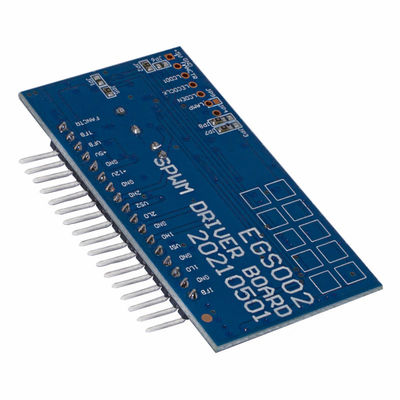

1 x Tinh Khiết Sóng Sin Biến Tần Bảng Điều Khiển EGS002 "EG8010 + IR2113" Driver Module
