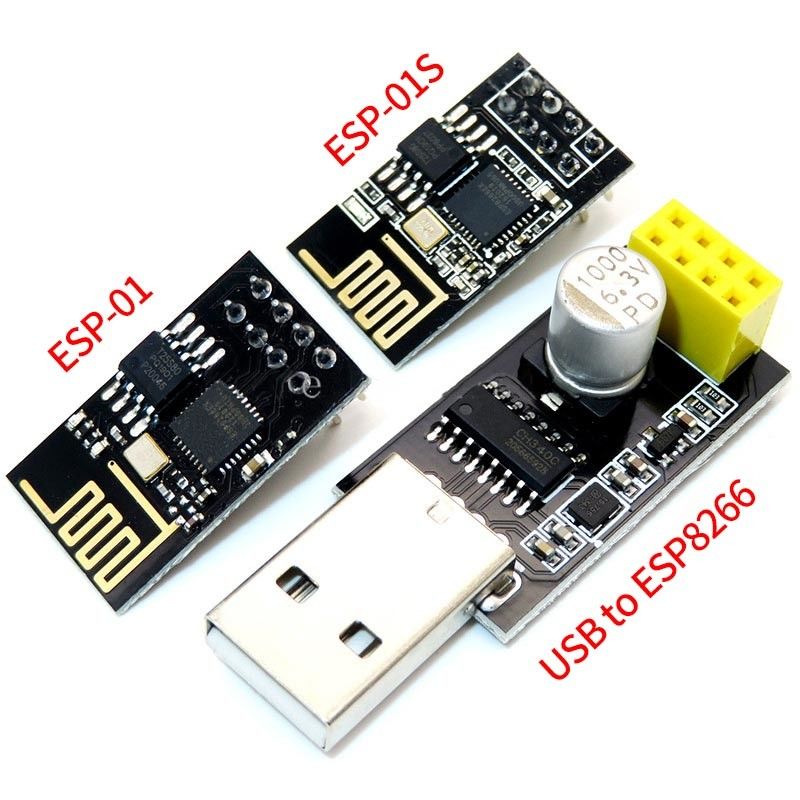

Bộ điều hợp lập trình viên không dây UART GPIO0 ESP-01 ESP8266 CH340G Esp01

Mô-đun này là một bộ chuyển đổi USB /
lập trình viên cho các mô-đun ESP8266 loại ESP-01.
Nó được trang bị thuận tiện với 2x4P
Đầu cái 2,54mm để cắm ESP01
(theo hình minh họa 2)
và cấu hình hoặc chạy nó ngay lập tức.
Giới hạn 1000μF lớn sẽ giúp có được VCC 5.0V ổn định
từ bus USb và jumper (ở bên phải tiêu đề 2x4P)(chúng tôi không cung cấp bất kỳ áo liền quần nào!!!!)
sẽ giúp cấu hình dòng GPIO0 theo nhu cầu.
Mô-đun này dựa trên cầu nối USB-UART CH340
từ WCH tương thích với tất cả các nền tảng.

Ghi chú: để sử dụng với nền tảng rduino ESP8266 và cho rduino IDE
cần phải chuyển thủ công trạng thái GPIO0 cho chế độ làm việc,
để tải lên hoàn toàn tự động, rất có thể là có thể,
với một nỗ lực rất hạn chế, để chỉ định một dòng điều khiển không được sử dụng
từ CH340 đến điều khiển dòng GPIO0
(có thể phải trả giá bằng một sự đảo ngược logic cần thiết),
tham khảo bảng dữ liệu CH340 và
quan trọng nhất đối với NodeMCU V0.9
sử dụng CH340 và đã triển khai giải pháp này,
sơ đồ là nguồn mở và dễ dàng có sẵn.
