2.1 Channel Dual TPA3255 Bluetooth 5.1 Amplifier Board Audio Amplifier Module 220W + 220W + 350W

AS21-II là một mô-đun khuếch đại công suất Bluetooth 2.1 kênh được xây dựng trên hai chip TPA3255 nguyên bản. Nó cung cấp công suất lên đến 220W cho mỗi kênh trái và phải cộng với kênh âm trầm chuyên dụng 350W, và kết hợp Bluetooth 5.1, AUX, phát nhạc từ USB, radio FM và điều khiển từ xa hồng ngoại trong một bảng mạch nhỏ gọn. Các núm điều chỉnh âm trầm và âm bổng độc lập, tần số âm trầm có thể điều chỉnh và quạt làm mát im lặng 12V tích hợp làm cho nó trở thành một giải pháp sẵn sàng cho rạp hát tại nhà, thùng loa siêu trầm có nguồn, các bản dựng loa DIY và hệ thống âm thanh OEM.

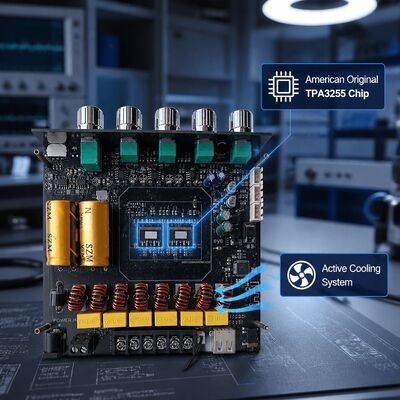

• Kiến trúc TPA3255 kép: hai chip Class D TPA3255 nguyên bản cung cấp công suất âm thanh nổi 220W + 220W cộng với âm trầm 350W, tổng cộng khoảng 790W.
• Bộ đầu vào đầy đủ: Bluetooth 5.1 (BT-APP, lên đến 10m), đầu vào đường truyền AUX, phát nhạc từ USB, radio FM và điều khiển từ xa hồng ngoại.
• Điều khiển bằng núm xoay: một nút xoay để bật/tắt nguồn, chuyển đổi chế độ (USB / Bluetooth / AUX / FM), phát và tạm dừng, bài hát trước và bài hát tiếp theo, và nhấn đúp nhanh để ghép nối TWS.
• Điều chỉnh độc lập: các núm riêng biệt cho âm trầm, âm bổng, âm lượng chính và tần số âm trầm (tần số âm trầm có thể điều chỉnh 20–200Hz).
• Làm mát chủ động: tản nhiệt nhôm màu cam lớn với quạt im lặng 12V giữ cho mô-đun mát trong các phiên hoạt động dài.
• TWS true wireless stereo: ghép nối hai bảng AS21-II để xây dựng một hệ thống âm thanh nổi không dây kênh trái và phải.
• Điều khiển bằng ứng dụng: kết nối qua ứng dụng BT-APP / BT-APP-BLE để có đường cong EQ, phương tiện cục bộ, phát nhạc từ USB và SD, chức năng FM và báo thức.
• Bảo vệ: kết nối ngược, điện áp thấp, quá nhiệt, quá dòng và ngắn mạch.

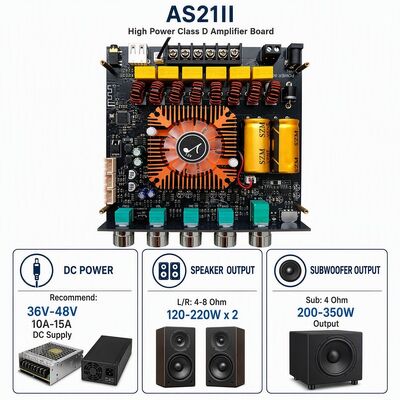

Công suất tăng theo điện áp nguồn. Bảng dưới đây là phép đo tham khảo của nhà máy cho AS21-II; hãy đảm bảo bộ chuyển đổi có công suất định mức cao hơn công suất làm việc thực tế của bộ khuếch đại.

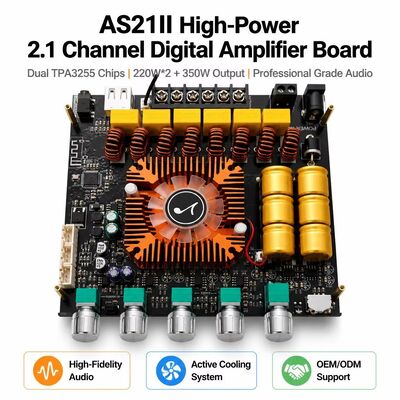

Tản nhiệt màu cam diện tích lớn cộng với quạt làm mát im lặng 12V giữ nhiệt độ mô-đun ở mức thấp trong quá trình phát công suất cao liên tục. Tụ điện điện phân vàng dung lượng lớn và cuộn cảm cao cấp cung cấp khả năng lọc nguồn siêu sạch, và thiết kế op-amp tiền khuếch đại có độ nhiễu thấp giữ cho nền âm tĩnh lặng.

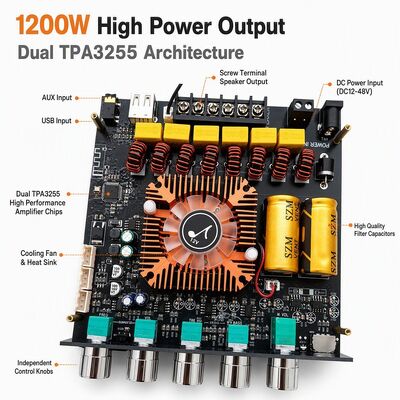

Bảng mạch cung cấp đầu ra tín hiệu nhỏ cho loa siêu trầm để kết nối với bộ khuếch đại công suất ngoài, tùy chọn kết nối cầu PBTL và hai cổng mở rộng bảng trước micro (đầu vào và đầu ra tiếng vang).

Hai bảng AS21-II có thể được ghép nối bằng cách nhấp đúp vào giữa nút xoay hai lần trong vòng 10 giây, tạo thành một cặp âm thanh nổi trái và phải không dây qua Bluetooth. Ứng dụng BT-APP / BT-APP-BLE bổ sung điều chỉnh EQ, phát nhạc từ phương tiện cục bộ và USB hoặc SD, radio FM, hiệu ứng ánh sáng và cài đặt báo thức. Điều khiển từ xa hồng ngoại bao gồm nguồn, chế độ, tắt tiếng, phát và tạm dừng, bài hát trước và bài hát tiếp theo, EQ, âm lượng, chế độ lặp lại và chọn bài hát trực tiếp theo số.

Trước khi lắp đặt núm xoay, hãy xoay chiết áp hoàn toàn sang trái trước. Đường ngang trên núm xoay phải theo hướng được hiển thị trong sơ đồ lắp đặt.

Hỗ trợ OEM và ODM trực tiếp từ nhà máy: in logo tùy chỉnh trên PCB, tản nhiệt, nhãn quạt hoặc bao bì, tùy chọn màu PCB (đen, xanh, đỏ, xanh lá cây), bao bì tùy chỉnh, điều chỉnh chức năng và lấy mẫu nhanh trong 7 ngày. Số lượng đặt hàng tối thiểu cho các đơn hàng tùy chỉnh là 50 chiếc, và các mẫu tiêu chuẩn có thể được cung cấp với số lượng thử nghiệm nhỏ hơn.

Shenzhen Creatall Electronics Co., Ltd. là nhà sản xuất bảng khuếch đại âm thanh chuyên nghiệp với 20 năm kinh nghiệm, đạt chứng nhận ISO 9001, công suất 3 triệu chiếc mỗi tháng, và các sản phẩm đạt chứng nhận CE / RoHS. Mỗi đơn vị đều trải qua kiểm soát chất lượng đầu vào, SMT có độ chính xác cao, hàn xuyên lỗ chính xác, kiểm tra trong quá trình, kiểm tra chức năng 100% và kiểm soát chất lượng đầu ra trước khi đóng gói.
