Thông tin chi tiết sản phẩm:
|
| Chip khuếch đại: | TPA3255 gốc kép | Kênh: | Âm thanh nổi 2.0 |
|---|---|---|---|
| Công suất đầu ra tối đa: | 600W+600W @48V 2 Ohm, 300W+300W @48V 4 Ohm | Điện áp cung cấp: | DC 18-50V, 10A trở lên (khuyến nghị 36-48V) |
| Trở kháng loa: | 4-8 ôm | Tỷ lệ tín hiệu trên tạp âm: | 90dB |
| THD+N: | ít hơn 0,05% | Tăng tối đa: | 38DB |
| Phương thức nhập: | Âm thanh nổi XH2.54-3P + giắc 3,5 mm | làm mát: | Quạt hoạt động tốc độ cao với tản nhiệt dày |
| Sự bảo vệ: | Đầu vào thiếu điện áp, quá nhiệt, quá dòng, ngắn mạch | Hỗ trợ bắc cầu: | Không hỗ trợ mono gắn cầu |
| Kích thước bảng: | 134x100x37mm (135x118x40mm có quạt và tản nhiệt) | Trọng lượng tịnh: | 365g, tổng khoảng 425g |
| Làm nổi bật: | 600W+600W stereo amplifier board,dual TPA3255 class D module,2.0 channel post-stage amplifier |
||

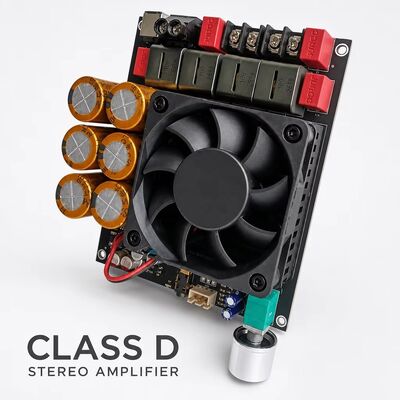

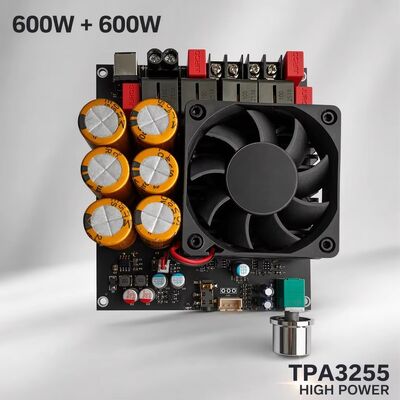

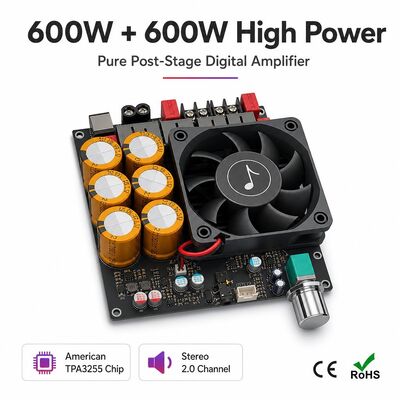

6002 là bo mạch khuếch đại âm thanh nổi thuần túy được xây dựng trên hai chip TPA3255 nguyên bản, cung cấp công suất lên đến 600W + 600W vào tải 2 ohm ở 48V và 300W + 300W vào tải 4 ohm. Với tỷ lệ tín hiệu trên nhiễu 90dB, THD+N dưới 0,05% và độ lợi tối đa 38dB, nó được thiết kế cho các hệ thống âm thanh nổi chuyên nghiệp, rạp hát gia đình cao cấp, loa sàn và các dự án âm thanh thương mại. Quạt làm mát tốc độ cao tích hợp, tản nhiệt dày và tụ lọc mạ vàng giúp mô-đun hoạt động ổn định dưới tải công suất cao liên tục.
Lưu ý: Bo mạch này là mô-đun hậu kỳ âm thanh nổi (2.0) và không hỗ trợ hoạt động mono cầu.
| Tên sản phẩm | Bo mạch khuếch đại hậu kỳ thuần túy 600W+600W (không hỗ trợ cầu) |
|---|---|
| Mô hình sản phẩm | 6002 |
| Chip khuếch đại | Hai TPA3255 nguyên bản |
| Kênh | Âm thanh nổi kênh 2.0 |
| Công suất tối đa | Khoảng 300W+300W @48V 4 Ohm; khoảng 600W+600W @48V 2 Ohm |
| Bộ chuyển đổi nguồn | DC 18-50V, 10A trở lên, khuyến nghị 36-48V |
| Trở kháng loa | 4-8 Ohm |
| Tỷ lệ tín hiệu trên nhiễu | 90dB |
| THD+N | Nhỏ hơn 0,05% |
| Độ lợi tối đa | 38dB (chiết áp âm lượng 0-38dB) |
| Phương thức đầu vào | Đầu vào âm thanh nổi, giao diện XH2.54-3P (cáp có vỏ bọc đi kèm) và jack âm thanh 3.5mm |
| Bảo vệ | Điện áp thấp đầu vào, quá nhiệt, quá dòng, ngắn mạch; không có bảo vệ phân cực ngược |
| Làm mát | Quạt làm mát tốc độ cao chủ động với tản nhiệt dày |
| Kích thước sản phẩm | 134 x 100 x 37mm (135 x 118 x 40mm bao gồm quạt và tản nhiệt) |
| Cân nặng | Tịnh 365g, tổng cả bao bì khoảng 425g |
| Kích thước đóng gói | 13 x 8 x 8cm, thùng carton đơn tổng trọng lượng 0,35kg |

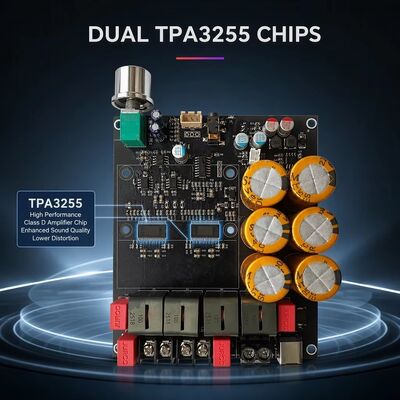

Hai chip TPA3255 độc lập hoạt động ở cấu hình âm thanh nổi, mỗi chip điều khiển một kênh. Thiết kế phản hồi và sửa lỗi trình điều khiển cổng tốc độ cao giữ cho độ méo thấp trên toàn bộ dải tần âm thanh, trong khi bố cục chip kép phân tán nhiệt và dòng điện để bo mạch duy trì công suất định mức thay vì bị giảm hiệu suất.
Quạt tốc độ cao hút không khí qua tản nhiệt nhôm phay dày, và các tụ lọc ESR thấp cộng với cuộn cảm có vỏ bọc dòng điện cao giữ cho nguồn điện sạch dưới tải nặng. Ổ cắm DC mạ vàng hoặc khối đầu cuối 2P, tụ điện điện phân mạ vàng và cuộn cảm đồng không oxy được sử dụng xuyên suốt.

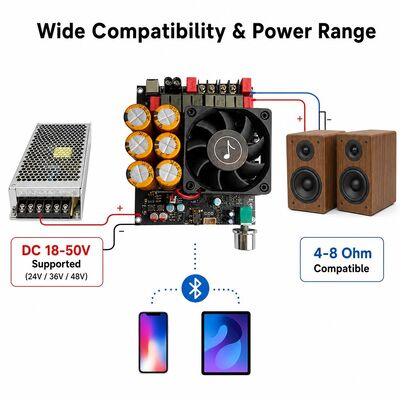

Bo mạch chấp nhận DC 18-50V với dòng điện 10A trở lên; bộ chuyển đổi 24V, 36V và 48V đều được hỗ trợ, và điện áp cao hơn cùng với trở kháng loa thấp hơn sẽ làm tăng công suất đầu ra. Vui lòng đảm bảo bộ chuyển đổi nguồn có công suất cao hơn công suất hoạt động thực tế của bộ khuếch đại và kết nối khối đầu cuối 2P trước khi bật để tránh hư hỏng do dòng điện quá mức.

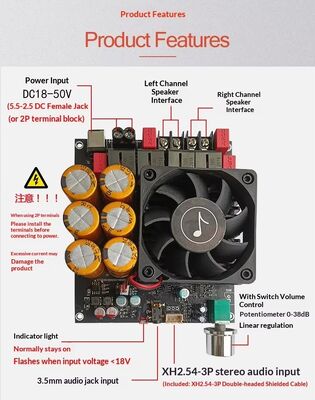

PCB chính có kích thước 134 x 100 x 37mm và toàn bộ lắp ráp với quạt và tản nhiệt có kích thước 135 x 118 x 40mm, vì vậy mô-đun phù hợp với khung máy bộ khuếch đại tiêu chuẩn, thùng loa chủ động và vỏ OEM tùy chỉnh. Các đầu cuối loa trái và phải, đầu vào âm thanh nổi và điều khiển âm lượng được bố trí ở cạnh bo mạch để đấu dây nhanh chóng.
Hỗ trợ OEM và ODM trực tiếp từ nhà máy bao gồm in lụa logo tùy chỉnh, nhiều tùy chọn màu PCB (tiêu chuẩn đen, đỏ, xanh), thiết kế bao bì cá nhân hóa, tinh chỉnh chức năng và lấy mẫu nhanh 7 ngày cho các thương hiệu âm thanh, nhà sản xuất âm thanh chuyên nghiệp, nhà tích hợp hệ thống loa và các dự án nhãn riêng.
Phù hợp cho các hệ thống âm thanh nổi chuyên nghiệp, rạp hát gia đình cao cấp, hệ thống loa sàn, sản phẩm âm thanh thương mại, dự án bộ khuếch đại tùy chỉnh, nhà phân phối và người mua bán buôn số lượng lớn. Lý tưởng cho các nhà sản xuất thiết bị âm thanh và nhà máy lắp ráp loa cần một mô-đun hậu kỳ ổn định, công suất cao.
Shenzhen Creatall Electronics Co., Ltd. là nhà sản xuất mô-đun âm thanh chuyên nghiệp với 16 năm kinh nghiệm, QC nghiêm ngặt, năng lực sản xuất cao và các sản phẩm được chứng nhận CE / RoHS.
Cung cấp trực tiếp từ nhà máy các mô-đun bộ khuếch đại class D công suất cao với kinh nghiệm xuất khẩu, trạng thái nhà cung cấp đã được xác minh, đầu ra ổn định và thời gian chờ ngắn cho các đơn hàng lặp lại. Gửi cho chúng tôi công suất mục tiêu, trở kháng loa và số lượng đặt hàng của bạn để nhận báo giá và sắp xếp mẫu.
Liên hệ ngay với chúng tôi để nhận giá bán buôn, tùy chỉnh OEM và mẫu.
Nhận báo giá và sắp xếp mẫu của bạn ngay hôm nay.
