Bảng khuếch đại Bluetooth TPA3116 kênh 2.1 CA-TB21H 50W+50W+100W với điều khiển APP

CA-TB21H là mô-đun khuếch đại Class D 2.1 kênh được xây dựng trên chip TPA3116, cung cấp công suất 50W + 50W cho kênh trái và phải cộng với 100W cho kênh loa siêu trầm từ nguồn cung cấp DC 12-24V. Các nguồn âm thanh được bao phủ bởi Bluetooth 5.1, đầu vào đường truyền AUX, phát lại thẻ USB / TF và điều khiển từ xa IR đi kèm, trong khi BT-APP cung cấp điều khiển EQ và hiệu ứng ánh sáng từ điện thoại. Tản nhiệt mạ vàng, năm núm điều chỉnh phía trước và các cổng mở rộng cho bảng tiền khuếch đại micro làm cho bảng này sẵn sàng cho các hệ thống loa OEM, bộ âm thanh gia đình và dây chuyền lắp ráp thiết bị âm thanh.

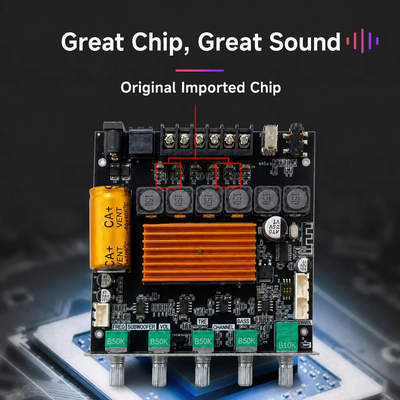

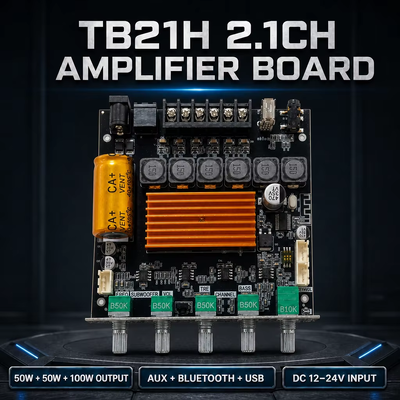

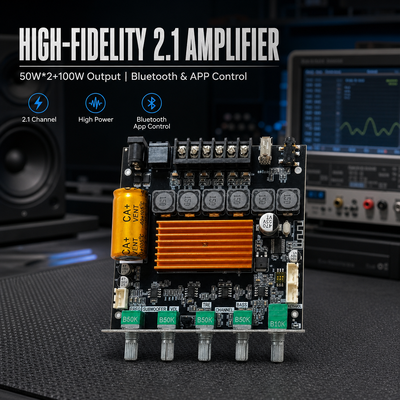

• Đầu ra 2.1 kênh: kênh trái và phải mỗi kênh 50W cộng với loa siêu trầm 100W, chip TPA3116, đáp ứng tần số 20Hz-20KHz.
• Bốn phương thức đầu vào: Bluetooth 5.1 (BT-APP, khu vực mở 10m), AUX, thẻ USB / TF và điều khiển từ xa IR có pin cúc áo.
• Năm núm điều chỉnh phía trước: âm lượng chính / nguồn, âm bổng, âm trầm, tần số loa siêu trầm (20-200Hz) và âm lượng loa siêu trầm, cộng với âm lượng kênh L / R độc lập.
• Điều khiển APP: BT-APP hỗ trợ điều chỉnh EQ, phương tiện cục bộ, ổ USB, thẻ SD, hiệu ứng ánh sáng và chức năng tìm thiết bị của tôi.
• Sẵn sàng mở rộng: cổng đầu vào và đầu ra tiếng vang tiền khuếch đại MIC, đầu ra đường truyền loa siêu trầm cho bảng khuếch đại công suất thuần bên ngoài.
• Mono có thể cầu nối: đặt công tắc DIP 1 thành BẬT (PBTL) để nối hai kênh thành mono cho một loa công suất cao.
• Bảo vệ năm lớp: đảo cực, điện áp thấp, quá nhiệt, quá dòng và ngắn mạch.

Các đầu cuối loa siêu trầm và kênh trái / phải, ăng-ten Bluetooth linh hoạt, cổng USB, đầu vào âm thanh AUX và đầu vào nguồn DC 12-24V (phích cắm DC 5.5 x 2.1mm) được bố trí trên một cạnh, vì vậy bảng có thể được lắp ráp vào vỏ mà không cần dây đai bổ sung. Đèn LED trạng thái nguồn và năm núm điều chỉnh nằm trên bảng điều khiển phía trước.

Công suất đầu ra tăng theo điện áp nguồn và giảm theo trở kháng loa. Các số liệu tham khảo dưới đây được đo với tải 4 Ohm và 8 Ohm ở 19V và 24V, giúp bạn kết hợp bộ chuyển đổi với bộ loa thực tế.

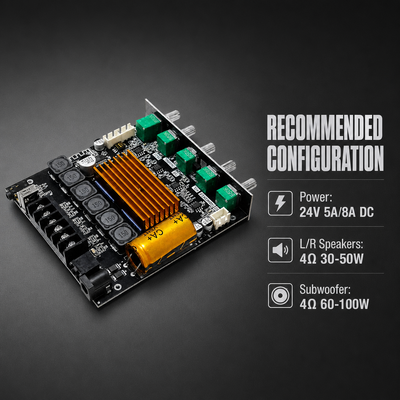

Đối với hệ thống 2.1 cân bằng, chúng tôi khuyên dùng bộ chuyển đổi DC 24V 5A hoặc 8A, loa trái và phải 4 Ohm 30-50W và loa siêu trầm 4 Ohm 60-100W. Bộ chuyển đổi có dòng điện cao hơn giữ cho kênh loa siêu trầm 100W ổn định ở âm lượng lớn và nguồn điện của bộ chuyển đổi phải luôn cao hơn công suất hoạt động thực tế của bảng mạch.

Trước khi lắp núm điều chỉnh, hãy xoay chiết áp theo hướng con trỏ sang trái cho đến khi nó đạt đến mức tối thiểu và không thể xoay thêm. Đường ngang trên núm điều chỉnh sau đó nên hướng về phía được hiển thị trong sơ đồ, để thang âm lượng khớp với vị trí thực tế.

Để nối cầu thành mono, trước tiên hãy tắt nguồn và đặt công tắc DIP 1 thành BẬT (chức năng PBTL). Chỉ kết nối một loa ở mỗi bên; khi kết nối hai loa, mỗi loa phải có trở kháng 4 Ohm trở lên và trở kháng song song không được dưới 2 Ohm. Cổng mở rộng 1 là đầu vào tiếng vang tiền khuếch đại mic và cổng mở rộng 2 là đầu ra tiếng vang, và đầu ra đường truyền loa siêu trầm có thể cấp nguồn cho bảng khuếch đại công suất thuần bên ngoài.

Cài đặt BT-APP, tắt Bluetooth điện thoại, bật mô-đun và kết nối thiết bị có tên BT-APP (mục BT-APP-BLE không được APP sử dụng). APP cung cấp điều chỉnh EQ, phát phương tiện cục bộ, duyệt ổ USB và thẻ SD, hiệu ứng ánh sáng và tìm thiết bị của tôi. Đường cong EQ có hiệu lực khi APP được kết nối; âm trầm và âm bổng có thể điều chỉnh được.

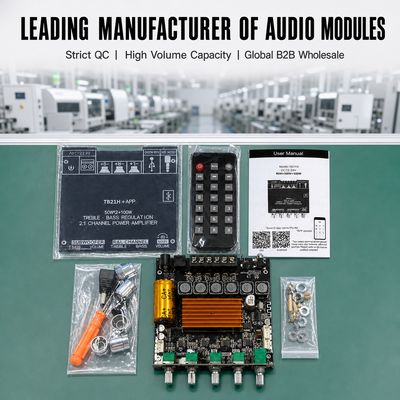

Gói sản phẩm bao gồm một điều khiển từ xa IR có pin cúc áo và tấm cách điện: nguồn, chế độ, tắt tiếng, phát / tạm dừng, bài trước / bài tiếp theo, EQ, tăng và giảm âm lượng, lặp lại một / tất cả, chuyển đổi thẻ USB / TF và chọn bài hát 0-9. Phạm vi hoạt động khoảng 7m trong tầm nhìn thẳng và hẹp hơn ở góc 15 độ.

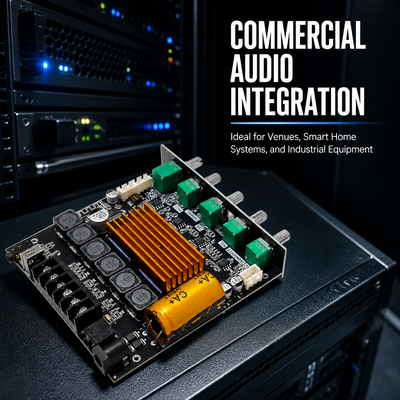

Phù hợp với các nhà sản xuất thiết bị âm thanh, nhà máy lắp ráp hệ thống loa, nhà phân phối điện tử âm thanh, nhà phát triển sản phẩm OEM và ODM, thương hiệu loa nhãn riêng, dự án đóng gói tùy chỉnh và đội ngũ mua số lượng lớn thông thường. Các trường hợp sử dụng điển hình bao gồm hệ thống âm thanh gia đình 2.1, bộ loa bookshelf và loa siêu trầm, nhạc nền cửa hàng, bộ khuếch đại DIY và hộp loa karaoke.

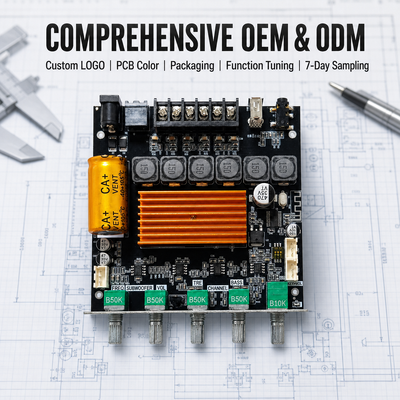

Hỗ trợ OEM và ODM toàn diện bao gồm logo tùy chỉnh, màu PCB, đóng gói, điều chỉnh chức năng và lấy mẫu trong 7 ngày, vì vậy cùng một bảng mạch có thể được cung cấp dưới thương hiệu và cấu hình của riêng bạn cho các thị trường khác nhau.

Mỗi bảng mạch được đóng gói trong một hộp riêng kích thước 11 x 11 x 5cm với tổng trọng lượng 0.3kg, được bảo vệ bằng bọt chống sốc và vận chuyển trong các thùng carton đạt tiêu chuẩn xuất khẩu. Hướng dẫn sử dụng in được bao gồm trong hộp; có sẵn thương hiệu OEM, đóng gói tùy chỉnh và xếp container hỗn hợp.
