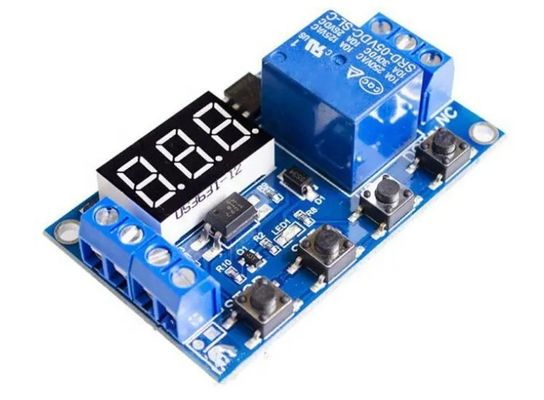

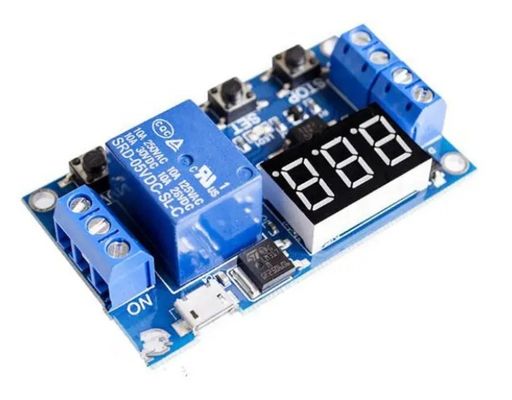

mô-đun rơ-lê nguyên bản, tắt điện chậm, ngắt kết nối, trì hoãn kích hoạt, chuyển mạch thời gian chu kỳ, với mô-đun rơ-lê USB One, tắt điện chậm, ngắt kết nối, trì hoãn kích hoạt,Chuyển mạch thời gian chu kỳ 0.1 giây (tối thiểu) ~ 999 phút (tối đa) điều chỉnh liên tục Sản phẩm này dễ sử dụng và mạnh mẽ, nhưng người mua vui lòng đọc các hướng dẫn hoạt động của sản phẩm này chi tiết.Đó là một sản phẩm rất thực tế.. Điểm nổi bật của mô-đun: 1. nguồn điện áp cao áp (6 ~ 30V) hỗ trợ nguồn điện micro USB 5.0V, rất thuận tiện để sử dụng; 2. Giao diện rõ ràng và đơn giản, mạnh mẽ,dễ hiểu, và hầu như đáp ứng tất cả các nhu cầu của bạn; 3. Có một chức năng dừng khẩn cấp khóa (máy STOP), với bảo vệ kết nối ngược, kết nối ngược không đốt cháy; 4.,nếu không có bất kỳ hoạt động trong vòng 5 phút, tự động tắt màn hình; bất kỳ phím nào để đánh thức;Các thông số này độc lập với nhau và được lưu riêng biệt; 6. Tất cả các tham số thiết lập được tự động lưu sau khi tắt điện. Chế độ hoạt động: P1: Sau khi tín hiệu được kích hoạt, bộ chuyển tiếp được bật cho thời gian OP và sau đó tắt; trong thời gian OP,các hoạt động sau đây P1.1: tín hiệu không hợp lệ khi kích hoạt lại P1.2: Tín hiệu được kích hoạt lại để định giờ lại P1.3: Tín hiệu kích hoạt thiết lập lại, rơle được ngắt kết nối, và thời gian dừng lại; P-2: Cho tín hiệu kích hoạt, sau khi rơle được tắt cho thời gian CL, rơle được bật cho thời gian OP,sau khi thời gian được hoàn thành, dây chuyền được tắt; P3.1: Đưa ra tín hiệu kích hoạt, sau khi rơle được bật cho thời gian OP, rơle sẽ ngắt kết nối cho thời gian CL, và sau đó chu kỳ các hành động trên, đưa ra tín hiệu một lần nữa trong chu kỳ,Relé sẽ ngắt kết nối., và thời gian dừng; số chu kỳ (LOP) có thể được thiết lập; P3.2: Không cần thiết để kích hoạt tín hiệu sau khi bật, thời gian OP khi rơle bật và thời gian CL khi rơle tắt, các hành động trên được chu kỳ; số chu kỳ (LOP) có thể được thiết lập; P-4:Chức năng giữ tín hiệu: Nếu có tín hiệu kích hoạt, bộ hẹn giờ được xóa và rơle vẫn hoạt động; khi tín hiệu biến mất, rơle được ngắt kết nối sau khi hẹn giờ OP; trong thời gian hẹn giờ,Có một tín hiệu khác., và bộ đếm thời gian được xóa; Các thông số sản phẩm: 1: Điện áp hoạt động: 6-30V hỗ trợ micro USB 5.0V nguồn cung cấp điện 2: Nguồn tín hiệu kích hoạt: kích hoạt cấp cao (3.0V-24V) Địa điểm tín hiệu và địa điểm hệ thống không ở cùng một địa điểm để cải thiện khả năng chống nhiễu của hệ thống (cũng có thể được kết nối ngắn với địa điểm chung) 3: Khả năng đầu ra: có thể điều khiển thiết bị trong DC 30v 5A hoặc AC 220v5A 4: Điện tĩnh: 20mA Điện làm việc: 50mA 5: Tuổi thọ: hơn 100.000 lần; nhiệt độ làm việc: -40 ≈ 85 ° C; kích thước:6.2 * 3.8 * 1.7cm 6: Với cách ly optocoupler, tăng cường khả năng chống nhiễu, bảng mạch công nghiệp, thiết lập tham số mãi mãi sau khi tắt bộ nhớ.Các đầu ra tiếp xúc là một tiếp xúc thụ động, đầu ra không sạc, điều khiển chức năng bật-tắt của một đường dây.
Phạm vi thời gian 0,1 giây (tối thiểu) ~ 999 phút (tối đa) có thể điều chỉnh liên tục Cách chọn phạm vi thời gian: Sau khi đặt giá trị tham số trong giao diện lựa chọn chế độ,nhấn ngắn nút STOP để chọn phạm vi thời gian; XXX. Điểm thập phân ở vị trí một, phạm vi thời gian: 1 giây đến 999 giây XX.X Điểm thập phân ở vị trí mười, phạm vi thời gian: 0,1 giây đến 99,9 giây X.X.X.Tất cả các dấu số thập phân được chiếu sáng, phạm vi thời gian: 1 phút đến 999 phút Ví dụ, nếu bạn muốn đặt OP vào 3,2 giây, di chuyển dấu chấm thập phân đến vị trí thứ mười, và ống kỹ thuật số sẽ hiển thị 03.2 Mô tả tham số: OP trên thời gian, CL off time, thời gian chu kỳ LOP (1?? 999 lần, "---" đại diện cho chu kỳ vô hạn) Các tham số này độc lập với nhau, nhưng tất cả các chế độ đều có chung các tham số này.khi chế độ hoạt động đúng giờ được thiết lập là 5 giây trong P1.1, và người dùng muốn chuyển sang chế độ P1.2, sau đó nhập P1.2 để thiết lập các thông số tương ứng, OP Nó cũng sẽ là 5 giây; Trên giao diện chính (trình hiển thị 000), nhấn ngắn nút SET,OP (CL, LOP) và thời gian tương ứng XXX sẽ được hiển thị; Nếu chỉ có OP (chẳng hạn như chế độ P1.1, P1.2, P1.3) thời gian trong chế độ, sau đó nhấn ngắn phím SET sẽ chỉ hiển thị OP và thời gian tương ứng; Nếu có OP, CL, LOP trong chế độ (như chế độ P3.1, P3.2), nhấn ngắn phím SET sẽ hiển thị OP và thời gian tương ứng, CL và thời gian tương ứng, LOP và thời gian tương ứng; Sau khi đặt chế độ,bạn có thể dễ dàng xem các thông số được thiết lập trong chế độ hiện tại bằng cách nhấn ngắn nút SET trên giao diện chính, rất thuận tiện! Làm thế nào để thiết lập tham số 1. Đầu tiên xác định chế độ hoạt động của rơle; 2. Theo chế độ hoạt động của rơle,trong giao diện chính (khi mô-đun được bật, nó sẽ nhấp nháy chế độ làm việc hiện tại (chế độ mặc định P1.1), và sau đó nhập vào giao diện chính) "Chấm nút SET trong 2 giây và sau đó giải phóng Enter giao diện lựa chọn chế độ,và chọn chế độ được thiết lập bằng cách nhấn ngắn các nút lên và xuống (P1.1 ~ P-4); 3. Sau khi chọn chế độ để được thiết lập (ví dụ: P3.2), nhấn ngắn nút SET để thiết lập các thông số tương ứng.CL thời gian nghỉ, thời gian chu kỳ LOP ("-- -" đại diện cho một chu kỳ vô hạn)), điều chỉnh giá trị tham số thông qua UP và DOWN,hỗ trợ ấn dài (tăng hoặc giảm nhanh) và ấn ngắn (tăng hoặc giảm 1 đơn vị)Sau khi thiết lập giá trị tham số, nhấn ngắn nút STOP Để chọn vị trí của dấu chấm thập phân, chọn phạm vi thời gian (thời gian tương ứng từ 0,1 giây đến 999 phút);nhấn ngắn phím SET để đặt tham số tiếp theo của chế độ hiện tại, quá trình là tương tự như trên; 4. Sau khi thiết lập các thông số của chế độ đã chọn, nhấn và giữ nút SET trong 2 giây và thả nó.và sau đó trở lại giao diện chính. Các thiết lập tham số thành công, rất đơn giản! giao diện chính: "000" (không có dấu chấm thập phân) được hiển thị khi rơle không hoạt động, và có một dấu chấm thập phân khi rơle đang hoạt động,Điều đó rất rõ ràng.! Giao diện chọn chế độ: Nhấn nút SET lâu để nhập, sau khi cài đặt hoàn thành, nhấn nút SET lâu để thoát và quay lại giao diện chính, rất đơn giản!
STOP nút chức năng mở rộng: Relay kích hoạt chế độ: 1. ON: Relay được phép dẫn trong quá trình OP dẫn; 2. OFF: Relay bị cấm dẫn và luôn luôn tắt;Nút ngắn nút STOP trên giao diện chính để chuyển đổi giữa ON và OFF, trạng thái hiện tại sẽ nhấp nháy, và sau đó trở lại giao diện chính. (Chức năng này là một chức năng dừng khẩn cấp, một phím để mở và đóng rơle) Chế độ ngủ: 1.trong vòng 5 phút, mà không có bất kỳ hoạt động, ống kỹ thuật số tự động tắt màn hình, và chương trình chạy bình thường;Nhấn và giữ nút STOP trong 2 giây và sau đó thả nó để chuyển đổi giữa các trạng thái C-P và O-d. Trạng thái hiện tại sẽ nhấp nháy, và sau đó trở lại giao diện chính.
