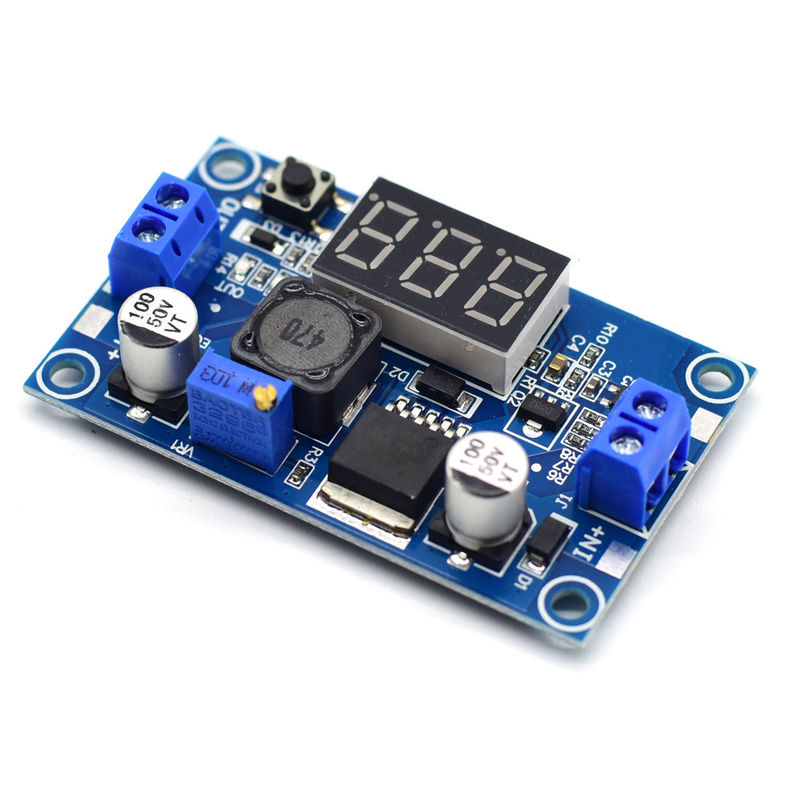

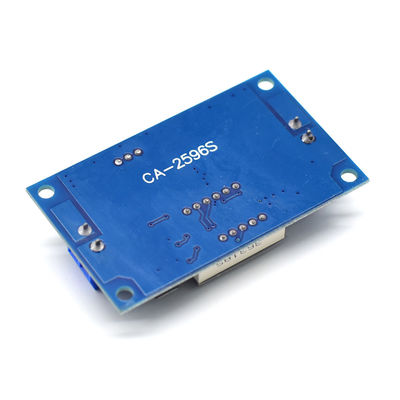

LM2596 DC-DC điều chỉnh mô-đun bước xuống với màn hình voltmeter với hiệu chuẩn độ chính xác điện áp
Tạo ra các sản phẩm hiệu quả về chi phí của các sản phẩm tương tự, và tạo ra LM2596 với mô-đun hiển thị kỹ thuật số! ! !
Mô-đun LM2596 trên thị trường không có bảo vệ mạch ngắn đầu ra. Khi mạch ngắn đầu ra, mô-đun sẽ bị phá hủy ngay lập tức,và công suất đầu ra hiện tại là ít hơn 1.8A. Mô-đun này sử dụng LM2596 gốc, chip lớn, bề mặt mờ, bảo vệ mạch ngắn đầu ra, dòng điện cao 3A.
Điểm nổi bật của mô-đun:
1Giá cả thoải mái, thiết kế thông minh và thân thiện với người dùng, và hiệu quả chi phí!
2. Voltmeter trên máy, voltmeter có thể tự hiệu chỉnh, sẽ không có vấn đề với voltmeter!
Hiệu suất và đặc điểm của module:
● Với màn hình voltmeter và voltmeter có thể tự hiệu chỉnh. Một bộ vi xử lý điện áp tiên tiến hơn được áp dụng, lỗi của voltmeter là ± 0,05V và phạm vi là 0 ~ 40V.(Để đảm bảo độ chính xác của voltmeter, vui lòng đảm bảo rằng điện áp đầu vào là trên 4,5V)
●Chạm vào nút để chuyển đổi giữa điện áp đầu vào hoặc đầu ra đo, và có một đèn chỉ số để hiển thị điện áp đang được đo, và cài đặt được lưu,ngay cả khi điện được tắt và bật lại.
● Máy đo volt có thể được tắt, và nó có thể dễ dàng thực hiện bằng cách nhấn vào nút bên trái khi nó không cần thiết.
● Với các khối đầu cuối, nó thuận tiện để sử dụng mà không cần hàn sắt, và các điểm kết nối của dây hàn được dành riêng.
● Năng lượng đầu vào là 4,0 ~ 40V. (Năng lượng đầu vào phải cao hơn 1,5v so với điện áp đầu ra)
● Phạm vi điện áp đầu ra có thể điều chỉnh 1.25V ~ 37V có thể điều chỉnh liên tục (điện áp đầu vào phải cao hơn 1.5V so với điện áp đầu ra)
● Lượng điện đầu ra là 3A, và khuyến cáo sử dụng nó trong vòng 2,0A. Lượng điện cao cần phải tăng cường phân tán nhiệt.
●Sức mạnh đầu ra là 20W, xin vui lòng tăng cường phân tán nhiệt nếu nó vượt quá 15W.
● Hiệu quả chuyển đổi cao, trung bình 88% (hiệu quả liên quan đến điện áp đầu vào, đầu ra, dòng điện và áp suất khác nhau)
● Với bảo vệ kết nối ngược, kết nối ngược sẽ không bị cháy
● Với chức năng bảo vệ quá nóng và bảo vệ mạch ngắn
●Kích thước 6*3,5*12cm (chiều dài*chiều rộng*chiều cao)
●Trọng lượng: 22g
Phạm vi ứng dụng:
Mô-đun này có thể được sử dụng trong các lĩnh vực giảm dần nơi điện áp đầu vào cao hơn điện áp đầu ra, chẳng hạn như pin, biến áp điện, nguồn điện điều chỉnh tự động,Các nguồn điện dựa trên bút xe ô tô 24V, thiết bị công nghiệp giảm dần, 12V đến 3,3V, 12V đến 5V, 24V đến 5V, 24V đến 12V, 36V đến 24V, vv
Phương pháp tự hiệu chuẩn của đồng volt trên tàu:
1Khi voltmeter trên máy hiển thị điện áp đầu ra, nhấn và giữ nút bên phải trong 2 giây và sau đó thả nó.Voltmeter và chỉ số điện áp đầu ra "OUT" sẽ nhấp nháy đồng thời, và chế độ điều chỉnh điện áp đầu ra sẽ được nhập; vì cùng một lý do, hiển thị trên voltmeter Khi nhập điện áp, nhấn và giữ nút bên phải trong 2 giây và sau đó giải phóng,voltmeter và chỉ số điện áp đầu vào "IN" sẽ nhấp nháy đồng thời, và chế độ điều chỉnh điện áp đầu vào sẽ được nhập vào thời điểm này;
2Nhấn nút bên phải để tăng điện áp một đơn vị, và nhấn nút trái để giảm điện áp một đơn vị;
giá trị điện áp của một đơn vị là ít hơn 0,1V, bạn cần phải nhấn 1-5 lần để xem voltmeter thay đổi bởi 0.1V, các cụ thể
số lần nhấn phím liên tiếp phụ thuộc vào giá trị điện áp hiện tại hiển thị.
3Sau khi điều chỉnh điện áp được hoàn thành, nhấn và giữ nút phải trong 2 giây và sau đó thả nó.và tất cả các thiết lập tham số sẽ được tự động lưu sau khi tắt điện.
Lưu ý: Với phương pháp điều chỉnh này, bạn chỉ cần hiệu chỉnh giá trị điện áp có thể thu được trên toàn bộ phạm vi điện áp một lần.
