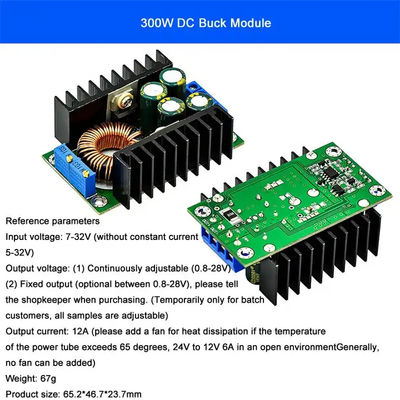

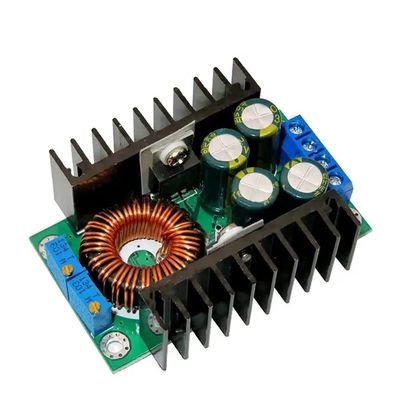

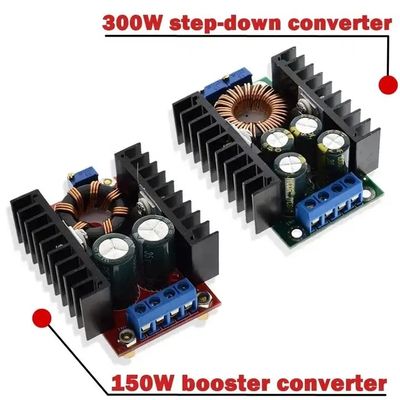

300w buck dc-dc:

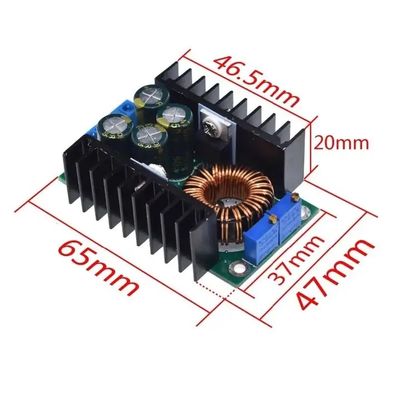

Kích thước: 65 (chiều dài) * 47 (chiều rộng) * 23,5 (chiều cao) mm
1Tính chất của mô-đun: Mô-đun sạc không bị cô lập, dòng điện liên tục giảm dần, mô-đun điện áp liên tục (CC CV)
2. Chuyển đèn dòng: giá trị dòng liên tục * (0,1 ), xoay đèn dòng và liên tục giá trị liên kết,chẳng hạn như giá trị dòng liên tục là 3A, xoay đèn dòng được thiết lập cho một dòng liên tục là 0.1 lần (0.1 * 3A = 0,3A).
3Áp suất thấp nhất: 1V
4. đầu vào 24V đầu ra 12V 5A sóng xung quanh 50mV (Không bao gồm tiếng ồn)
5Bảo vệ mạch ngắn đầu ra: Có, dòng điện không đổi
6. Bảo vệ cực nghịch đầu vào: Không có
7. Khả năng ngăn chặn dòng chảy ngược: Không có
8- Đường dây:
9Tốc độ phản ứng động: 5% 200uS
10. hướng điều chỉnh điện áp: theo chiều kim đồng hồ (tăng), theo chiều ngược chiều kim đồng hồ (giảm), điện áp được sử dụng để điều chỉnh điện áp,các điện áp (CC) đóng để điện áp đầu ra được sử dụng để điều chỉnh dòng (CC)
11. Nhiệt độ hoạt động: loại công nghiệp (-40 ° C đến + 85 ° C) (lưu ý sử dụng thực tế nhiệt độ ống điện, nhiệt độ cao tăng cường)
12Chỉ số: chỉ số hai màu, đèn chỉ số sạc màu đỏ, đèn màu xanh lá cây có nghĩa là sạc hoàn toàn (Không có tải màu xanh lá cây)
13.Chính xác của dòng điện không đổi và nhiệt độ: Trên thử nghiệm thực tế, nhiệt độ mô-đun từ 25 độ
đến 60 độ, sự thay đổi giá trị dòng điện liên tục ít hơn 5% (giá trị dòng điện liên tục 5A)
14. Bảo vệ mạch ngắn đầu ra: Có,điện liên tục (giá động hiện tại thiết lập giá trị hiện tại liên tục)
15. Bảo vệ kết nối ngược đầu vào: KHÔNG
16. Khả năng thoát ngăn chặn dòng chảy ngược: KHÔNG
17. Phương pháp dây điện: khối đầu cuối
Đặc điểm:
1. Điện đèn quay cố định là 0,1 lần giá trị hiện tại
(Dùng để xác định xem pin có sạc đầy không Khi sạc).
2Được làm từ một IC chuẩn chuyên dụng và kháng cự cảm biến dòng điện chính xác cao, chứng minh một dòng điện liên tục ổn định hơn, (khi 20 °C đến 100 °C dòng điện liên tục 1A, biến động nhiệt độ dưới 1%).Đặc biệt phù hợp với trình điều khiển LED.
3. Điện lượng cao, điện lượng cao nhất có thể đạt 8A.
4. Bốn điện dung tần số cao, có thể làm giảm sóng đầu ra, tăng cường ổn định công việc.
5Thiết kế tản nhiệt kép, tản nhiệt độc lập bằng diode MOS Schottky, phân tán nhiệt tốt và sẽ không ảnh hưởng đến nhau.
6Sử dụng cốt lõi Sendust kích thước lớn và dây thép đồng tinh khiết đôi, cải thiện hiệu quả làm việc, giảm sốt.
7. 3296 đa vòng điện áp, độ chính xác cao điện áp và điều chỉnh dòng, ổn định tốt.
8. đèn màu kép, điều kiện làm việc được rõ ràng trong một cái nhìn
9Điện áp và dòng điện có thể điều chỉnh, hiệu ứng là tốt.
Ứng dụng:
Nguồn điện điều chỉnh (năng lượng 9A là đủ lớn), trình điều khiển LED công suất cao, trình điều khiển màn hình LED, sạc pin chì, sạc pin lithium, nguồn điện của xe,nguồn cung cấp điện cho máy tính xách tay xe (buck), nguồn điện điều chỉnh, nguồn điện hệ thống điện áp thấp, (như trẻ em Chiếc xe đồ chơi sử dụng pin 12V để giảm xuống 6V), 24V đến 12V 9A, 12V đến 5V 9A, 24V đến 5V 9A, 24V đến 19V, 20V, vv,vì vậy nó có một ứng dụng rộng.
Sạc pin:
1Hãy chắc chắn về pin nổi điện áp và sạc hiện tại mà bạn cần, cũng như điện áp đầu vào của mô-đun.
2Điều chỉnh điện áp cố định và điều chỉnh điện áp đầu ra khoảng 5V.
3. Sử dụng bộ sạc trong quy mô dòng 10A để đo dòng mạch ngắn đầu ra và điều chỉnh
Điện tích điện hiện tại để làm cho dòng đầu ra đến giá trị hiện tại sạc dự kiến.
4. Điều chỉnh điện áp cố định để làm cho điện áp đầu ra đạt được điện áp nổi.
5Kết nối với pin, thử sạc.
(1,2,3, 4 bước để kết nối đầu vào mô-đun năng lượng, đầu ra không tải không kết nối pin.)
Động lượng dòng điện không đổi LED:
1. Hãy chắc chắn rằng hiện tại hoạt động và điện áp hoạt động tối đa của đèn LED bạn cần để lái xe.
2Điều chỉnh điện áp cố định, điều chỉnh điện áp đầu ra khoảng 5V.
3. Sử dụng bộ sạc trong quy mô dòng 10A để đo dòng mạch ngắn đầu ra và điều chỉnh dòng
Điện điện năng để đảm bảo dòng điện đầu ra với dòng điện hoạt động LED dự kiến.
4Điều chỉnh điện áp cố định để làm cho điện áp đầu ra đạt được điện áp hoạt động LED tối đa.
5Kết nối đèn LED, thử nghiệm.
(1,2,3, 4 bước để kết nối đầu vào mô-đun điện, đầu ra Không tải không kết nối đèn LED.)

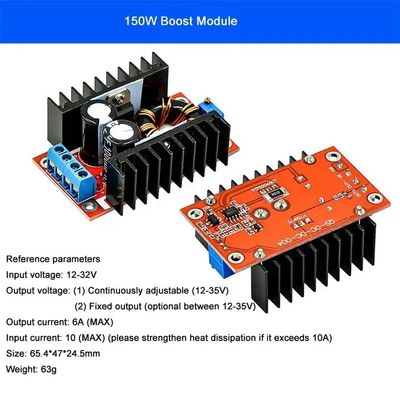

150w DC-DC tăng cường:
Kích thước: 65 (chiều dài) * 47 (chiều rộng) * 23,5 (chiều cao) mm (không bao gồm cột đồng)
100% Đồ mới và chất lượng cao DC-DC Boost Converter 10-32v đến 12-35v Step Up Charger Power Module 150W
Phương tiện điều chỉnh điện tĩnh DC Boost Voltage Regulator Converter Module 10-32V đến 12-35V Step Up 150W 6A
Điện áp đầu vào: DC 10-32 V
Điện áp đầu ra: DC 12-35 V ((được điều chỉnh)
Dòng điện đầu ra: 6 A (MAX)
Dòng điện đầu vào: 10A (MAX)
Công suất đầu ra: làm mát tự nhiên 100W (MAX), tăng cường làm mát 150W (MAX) Công suất thực tế.
Hiệu suất chuyển đổi: 94% (khi đầu vào 19V 2,5a đầu ra 16V, tham chiếu)
Tỷ lệ sóng đầu ra: 2% (MAX)
Nhiệt độ làm việc: công nghiệp (40 ° C đến + 85 ° C), môi trường nhiệt độ, thắng 40 độ, cả hai xin vui lòng giảm năng lượng để sử dụng, hoặc để tăng cường làm mát).
Nhiệt độ tải đầy: 45 độ
Điện không tải: 25mA điển hình
Điều chỉnh điện áp: 0,5%
Điều chỉnh tải: 0,5%
Tốc độ phản ứng động: 200uS 5%
Bảo vệ mạch ngắn: Không. Vui lòng cài đặt bộ an toàn hoặc mạch bảo vệ tại các bộ phận đầu vào.
Bảo vệ ngược đầu vào: Không (làm theo bảo vệ ngược hoặc kết nối liên kết tại các bộ phận đầu vào.)
Kích thước: 65 * 23 * 56,3 mm
Ứng dụng:
1) DIY một nguồn cung cấp điện xe có thể điều chỉnh đầu ra, bạn chỉ cần kết nối nguồn cung cấp điện 12V của bạn với đầu vào, bạn có thể tự do và liên tục điều chỉnh điện áp đầu ra (14-35V),nhưng điện áp đầu ra không thể thấp hơn điện áp đầu vào. 2) Cung cấp điện cho máy tính xách tay xe hơi. đầu vào được kết nối với nguồn điện 12V của bạn, và đầu ra được điều chỉnh theo điện áp của máy tính xách tay của bạn để làm việc.
3) Bộ sạc tăng cường, bạn có thể sử dụng nguồn điện 12V để sạc pin cao hơn 12V, chẳng hạn như pin 24V. 4) Để cung cấp điện cho thiết bị điện tử của bạn,miễn là điện áp được điều chỉnh để điện áp bạn cần và dòng không vượt quá dòng cấp, nó có thể hoạt động bình thường. 5) nguồn cung cấp điện của giai đoạn trước của hệ thống, khi bạn đang làm việc trên một dự án và đầu vào là 10-18V,và bảng hệ thống của bạn cần khoảng 24V nguồn cung cấp điện và sức mạnh của nó là rất lớn, sức mạnh của các mô-đun DC-DC thông thường là quá nhỏ, chọn mô-đun của chúng tôi, bạn có thể làm việc trực tiếp trên máy mà không cần gỡ lỗi, và dễ dàng đạt được hiệu quả cao và tăng cường công suất cao.
