Thông tin chi tiết sản phẩm:
|

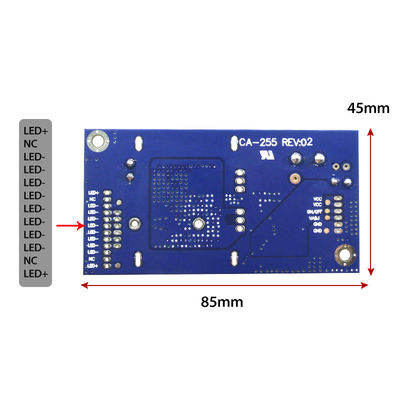

| Mô hình sản phẩm: | ca-255 | Kích thước sản phẩm: | 85*45mm |
|---|---|---|---|
| Điện áp đầu vào: | 10,8-28v | điện áp đầu ra: | 88v tự động |
| Điện xuất: | mặc định 480ma, 10-1000 (có thể đặt) | Cảng: | cảng thâm quyến cảng quảng châu |
| Làm nổi bật: | Bảng điều khiển đèn nền LED CA-255,Bảng điều khiển đèn nền LED,Bảng điều khiển đèn nền LED đa năng 28v |
||

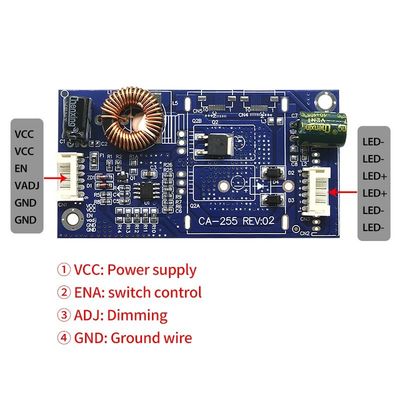

1. VCC: Nguồn điện và điện áp dương, điện áp mạch (Điện áp thường là 12V hoặc 24V)
2. ON/OFF, ON, EN, ON_BL v.v.: tín hiệu chân công tắc, chân công tắc (Dải điện áp trong khoảng 2.5V-5V)
3.PWM, PDIM, VDAJ, BL-PWM et al: chân điều chỉnh độ sáng (Làm mờ có hai chế độ, một ở chế độ kỹ thuật số -PWM,
một là làm mờ tương tự -DC
4.PWM được gọi là điều chỉnh độ rộng xung, tạo ra tín hiệu sóng vuông hình chữ nhật, tần số thường là 200HZ-2KHZ,
biên độ điện áp nói chung là 3,3V, viết tắt tiếng Anh PDIM, Dim có nghĩa là "độ sáng".
Việc làm mờ Analog được thực hiện bằng điện áp DC, nó thường được truyền trực tiếp đến chân cung cấp điện áp DC 0V-5V để kiểm soát độ sáng.
GND: mặt đất (âm)
LED+: diode phát quang (dải LED) Dương
LED-: diode phát sáng (dải LED) Âm
