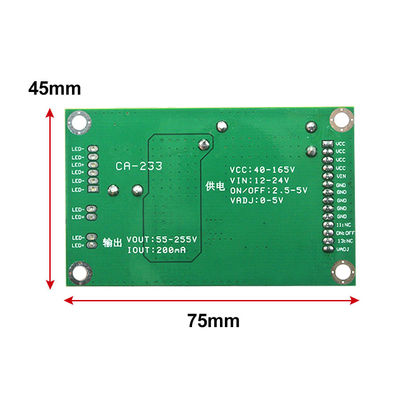

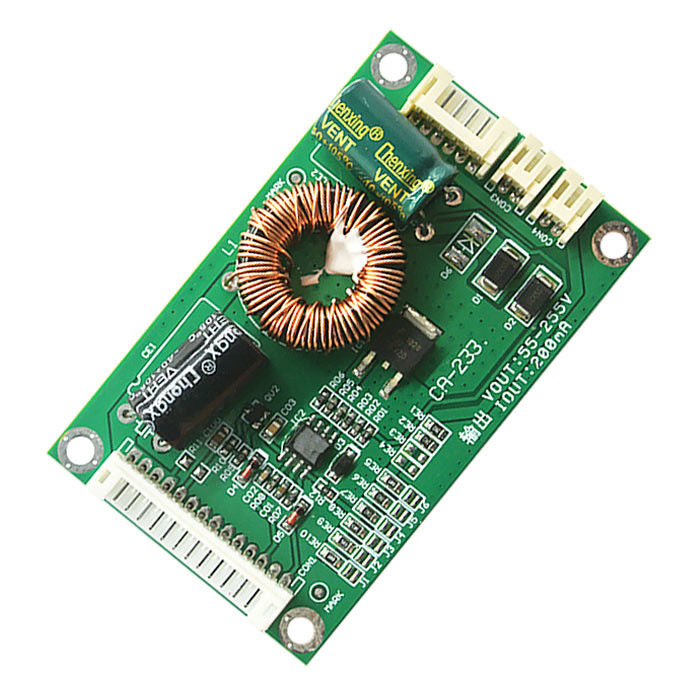

Bảng điều khiển đèn nền LED CA-233 Dòng điện đầu ra không đổi 55-255V

CA-233 cho TCL.Konka.Skyworth.Trường Hồng.Hisense.Haier và các thương hiệu khác của mạch điều khiển đèn nền ba bảng tivi
sửa chữa hoặc lắp ráp TV.Điện áp đầu vào 40-165V, đầu ra 55-255V.
Nếu bạn không biết điện áp yêu cầu của thanh đèn nền, vui lòng cài đặt từ dòng điện tối thiểu (mặc định 200MA) để thử,
Độ sáng của đèn nền không đủ thì tăng từ từ, không dùng dòng điện tối đa để làm sáng đèn nền, dễ bị cháy
ánh sáng hoặc bảng điều khiển.

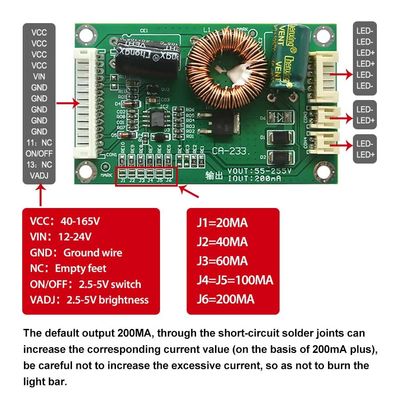

Hướng dẫn điều chỉnh dòng điện CA-233:

J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

Hướng dẫn kết nối:
1. Trong bảng điện tích hợp chỉnh lưu ra đèn nền của tụ lọc điện áp dương tới VCC, dải điện áp trong khoảng 45v-165v.
2. Sau đó, điện áp 12-24V đến VIN, không thể kết nối với điện áp cao hơn 45V.
3. Kết nối đất nguồn với GND.
4. NC trống, không kết nối.
5. Trong bảng nguồn ban đầu để tìm tín hiệu chuyển mạch nhận được BẬT / TẮT, phạm vi tham chiếu là 2,5V-5V.
6. Tín hiệu điều chỉnh độ sáng của máy nguyên bản nối với chân VADJ, 5V là tối nhất, 0V là sáng nhất.

Đầu ra mặc định 200MA, thông qua các mối hàn ngắn mạch có thể tăng giá trị dòng điện tương ứng (trên cơ sở 200mA trở lên), cẩn thận không tăng dòng điện quá mức, để không làm cháy thanh đèn.
Về điện áp đầu vào: tấm dòng không đổi cần đầu vào điện áp 2 chiều, điện áp VCC sau đó là 40-165V, VIN thì điện áp 12-24V, chỉ có một điện áp sẽ không tăng.

Mẹo:Nguồn điện bảng điều khiển cần chú ý đến cách điện, nguồn điện sau khi cấp nguồn không nên đặt ngay bàn ủi và những thứ tương tự
vật liệu dẫn điện.Sau khi cấp điện, chú ý xả điện phân 400V (để tránh bị điện giật hoặc hư hỏng).
Thân máy mùa đông tĩnh điện mạnh, không chạm trực tiếp vào bảng bán dẫn trên bảng mạch (có thể rửa tay rồi chạm vào).
