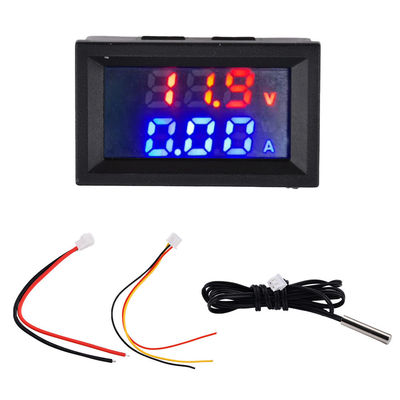

Đồng hồ đo điện áp và dòng điện DC4-30V 10A 50A 100A Xe máy điện

M430 là thiết bị đo điện áp, dòng điện và công suất.Nó chỉ có thể đo và hiển thị điện áp, dòng điện và công suất của mạch được thử nghiệm.Giá trị hiển thị có thể được tinh chỉnh thông qua điện trở có thể điều chỉnh.Điện áp và dòng điện thực tế của vòng lặp không có tác dụng.

Không sử dụng điện áp cao trên 30V khi sử dụng, nếu không sẽ gây hư hỏng quá điện áp cho sản phẩm.

Sản phẩm phạm vi 10A đi kèm với một điện trở shunt và sẽ xảy ra đoản mạch ở đầu thử nghiệm của phép đo dòng điện một chiều.Chỉ cần đồng hồ được mắc nối tiếp với tải theo sơ đồ nối dây là có thể sử dụng bình thường.

Điện áp hoạt động:
Điện áp làm việc của thiết bị là DC 4 ~ 30V, khuyến nghị 5 ~ 12V
Đường màu đỏ mỏng là cực dương của nguồn điện làm việc và đường màu đen mỏng là cực âm của nguồn điện làm việc, thuộc điểm chung với đường màu đen dày.
Khi sử dụng, điện áp giới hạn kết nối với dây màu đỏ và đen mỏng không được vượt quá 30V và nên sử dụng nguồn điện 12V

Phạm vi đo:
Phạm vi đo điện áp là 0 ~ 100V, chế độ hiển thị dưới 10V là 0,00V, điện áp bắt đầu ở 0,2V và phạm vi sai số là ± 1V.
Phạm vi đo hiện tại là 0 ~ 10A, dòng điện bắt đầu ở 0,03A và sai số là ± 0,1A

Tinh chỉnh hiển thị điện áp
Đó là màn hình điều chỉnh tinh tế, không phải điều chỉnh chính, điều chỉnh là điện áp hiển thị, nhưng điện áp thực tế không thể điều chỉnh được!

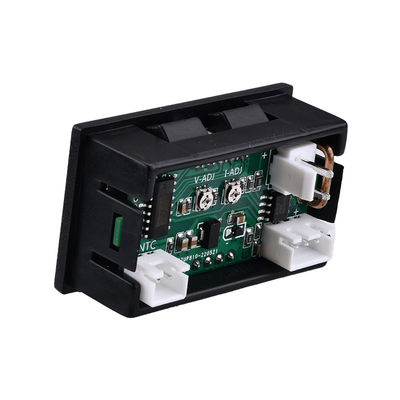

Tìm tuốc nơ vít lưỡi phẳng và vặn điện trở tròn V-ADJ có thể điều chỉnh để tinh chỉnh điện áp

Tinh chỉnh hiển thị hiện tại
Đó là điều chỉnh tinh tế của màn hình, không phải điều chỉnh chính, điều chỉnh là dòng điện hiển thị, nhưng dòng điện thực tế không thể điều chỉnh được!
Tìm tuốc nơ vít lưỡi dẹt và vặn điện trở tròn A-ADJ có thể điều chỉnh để tinh chỉnh dòng điện

Dây tiêu chuẩn:
XH-2.54-3P dây màu đỏ, đen và vàng (tổng chiều dài dây mỏng: 155mm)
Đường màu đỏ mỏng: cực dương của nguồn điện đang hoạt động, không thể kết nối với nguồn điện trên 30V
Dây đen mỏng: cực âm của nguồn điện làm việc và dây đen dày trên công trường, không cần kết nối khi chia sẻ nguồn điện
Đường màu vàng mỏng: đường thử điện áp, nối với cực dương của nguồn điện mạch thử nghiệm
Dây kiểm tra dòng điện màu đỏ và đen VH-3.96-2P (tổng chiều dài dây dày: 165mm)
Dây dày màu đỏ: cực dương của thử nghiệm dòng điện, được nối với cực âm của tải.
Dây màu đen dày: kiểm tra dòng điện âm, kết nối với âm điện, kết nối trước rồi ngắt kết nối khi ngắt kết nối

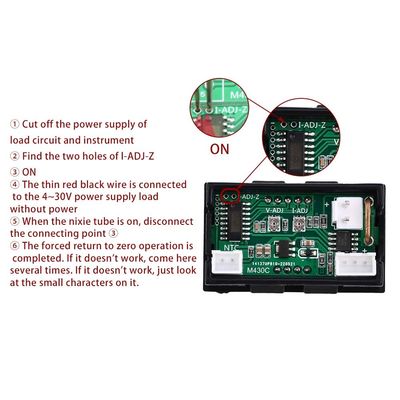

Dòng không tải không trở về 0 Phương pháp xử lý:
Để zeroing không tải, bạn cần chuẩn bị một chiếc nhíp nhọn.Không cấp điện cho mạch tải.Tắt nguồn màu đỏ và đen.Chèn nhíp vào hai lỗ tròn bên cạnh I-ADJ-Z, bật nguồn màu đỏ và đen mịn, đợi 5 giây và tháo nhíp ra., do đó buộc phải về 0, nếu không thì lặp lại thao tác nhiều lần.
