Nguồn gốc:
Quảng Đông, Trung Quốc
Số mô hình:
2A 3A 5A 10A
Đặc trưng:

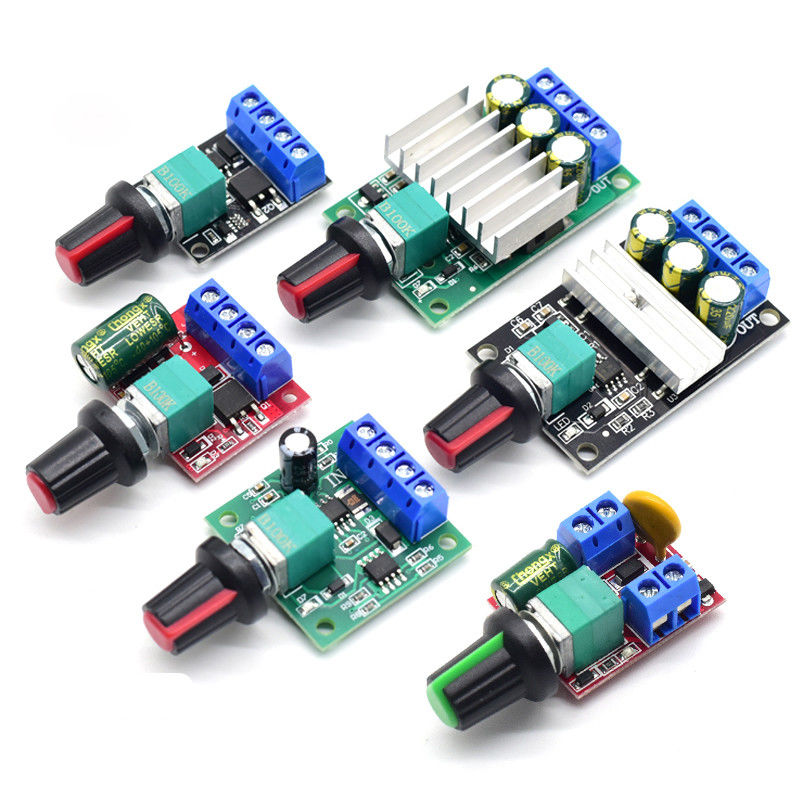

Bộ điều khiển tốc độ động cơ DC 1803BK hoàn toàn mới này cho phép điều khiển hướng của động cơ DC bằng cách sử dụng điện áp DC điều chế độ rộng xung (PWM) với DutyCycle mà sản phẩm hoàn toàn điều chỉnh từ 0% -100%.Với cầu chì tự phục hồi 2A và đèn LED bật nguồn.Cho phép cung cấp dòng điện liên tục 2A cho động cơ DC hoặc tải DC khác.
Thông số kỹ thuật:
Điện áp cung cấp đầu vào: 1.8V-15VDC
Công suất đầu ra tối đa: 30W
Dòng điện đầu ra liên tục tối đa: 2A
Chu kỳ nhiệm vụ có thể điều chỉnh: 0% -100%

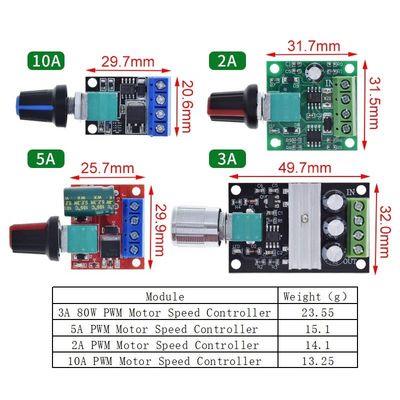

Kích thước: xấp xỉ 31,7 * 31,5 * 15mm
Trọng lượng tịnh: xấp xỉ 14g
Lưu ý: Bộ điều chỉnh tốc độ động cơ DC Nguồn điện DC, không được kết nối trực tiếp với nguồn điện xoay chiều 220V trong gia đình.
Vui lòng cho phép sai số 1-3mm do đo lường thủ công.
Do màn hình hiển thị khác nhau và ánh sáng khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm.Cảm ơn sự hiểu biết của bạn.
Bộ điều khiển tốc độ động cơ DC này cho phép điều khiển hướng của động cơ DC bằng cách sử dụng điện áp DC điều chế độ rộng xung (PWM) với Chu kỳ nhiệm vụ có thể điều chỉnh hoàn toàn từ 0% -100%.
Bộ điều khiển tốc độ động cơ có thể dễ dàng cung cấp dòng điện liên tục 3A cho động cơ DC của bạn hoặc tải DC khác.
Các thông số kỹ thuật chính:
-Điện áp nguồn đầu vào: 6V-28VDC
- Công suất đầu ra tối đa: 80W
Dòng điện đầu ra liên tục tối đa: 3A
- Chu kỳ làm việc có thể điều chỉnh: 5%-100%
Hướng dẫn vận hành:
1. Kết nối động cơ DC (hoặc tải DC) với các cực của động cơ như được chỉ ra trên sơ đồ nối dây.
2. Kết nối điện áp 10V-36V DC với mạch để đảm bảo kết nối đúng cực.Lưu ý rằng điện áp cấp vào động cơ sẽ là điện áp cấp vào mạch.Nên lắp thêm một cầu chì có định mức phù hợp nối tiếp với nguồn điện dương để bảo vệ mạch điện khỏi mọi hiện tượng đoản mạch có thể xảy ra.
3. Bây giờ bạn có thể kiểm soát tốc độ của động cơ thông qua chiết áp.
Thông số sản phẩm:
Điện áp hoạt động: DC4.5V-35V Dòng điện đầu ra: 0-5A
Công suất đầu ra: 90W (tối đa)
Dòng tĩnh: 7uA (chế độ chờ)
Chu kỳ nhiệm vụ củaPWM: 1% -100%
Tần số xung: 20khz
Kích thước: 30 mm x 25,7 mm x 14 mm (không có tay cầm)
Các biện pháp phòng ngừa:
Đầu vào bộ điều chỉnh động cơ DC cho DC, không thể kết nối trực tiếp với AC (ví dụ: 220V AC 220V), nếu không nó sẽ bị cháy!
Các cực dương và cực âm của nguồn điện DC không được đảo ngược. Nếu không, bộ điều tốc có thể bị hỏng.
Động cơ có thể dương hoặc âm.Khi hướng hoạt động và kỳ vọng không khớp nhau, bạn có thể điều chỉnh hướng của thứ tự dòng.
Điều chỉnh núm chiết áp để thay đổi chu kỳ hoạt động đầu ra của bộ điều tốc, tốc độ động cơ thay đổi.
Sự miêu tả:
