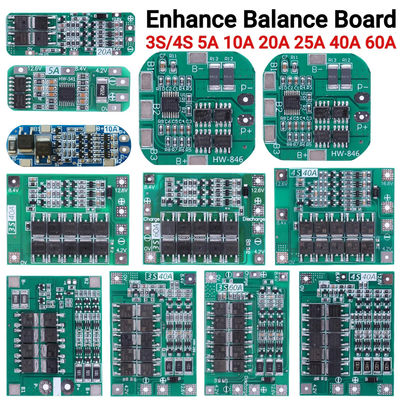

11.1V12.6V14.8V16.8V Tăng cân bằng BMS cho động cơ khoan Lithium pin bộ sạc bảo vệ bảng 3S 4S 40A 60A

Mô tả sản phẩm:

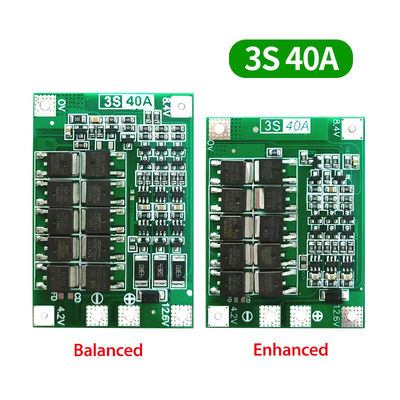

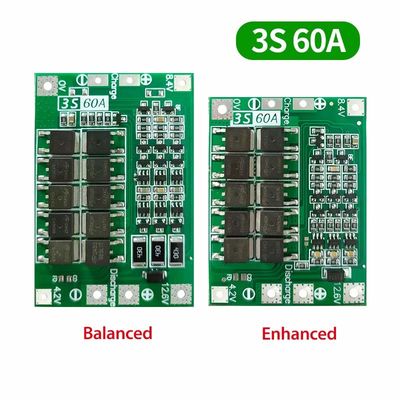

Bảng bảo vệ pin lithium 12,6V 40A 3 dây

• Điện áp sạc: DC 12,6V ~ 13,6V
• Dòng điện xả liên tục: tối đa 40A (nếu môi trường xả nhiệt không tốt, vui lòng giảm dòng tải)
• Dòng điện sạc liên tục: tối đa 20A
• Kích thước phiên bản cân bằng: 41x61x4mm
• Tăng kích thước phiên bản: 41x55x4mm
• Tùy chọn áp dụng: áp dụng cho điện áp danh nghĩa 3,7V, pin lithium 4.2V sạc đầy (bao gồm 18650, 26650, pin lithium polymer), có thể khoan dưới 170W

Ghi chú:

• Để khởi động máy khoan thành công, cần 3 pin điện 10C-20C hoặc 6 pin điện 5C-10C (các mô hình pin điện được khuyến cáo: sony vtc4, vtc4A, vtc5A, vtc6) cáp OV và 12,6V,sử dụng Sợi đồng 3 mm vuông hoặc nhiều hơn (không thể sử dụng tấm niken)
• Tích hợp chặt chẽ 0V, 4.2V, 8.4V, 12.6V theo sơ đồ. Đừng chạm vào bất kỳ thành phần nào trên bảng khi hàn dây. Đừng cố tình kết nối ngắn.
• Khi hàn pin lần đầu tiên hoặc khi sạc đang diễn ra, miễn là pin đơn vượt quá 4,2V, điện trở "430" sẽ nóng lên và xả (xả đến khoảng 4,2V).19V để ngừng sưởi ấm). Nếu kháng cự "430" là nóng nghiêm trọng, kiểm tra nếu đường dây sai được kết nối.

Chuẩn bị phần cứng:

Chuẩn bị mô-đun bảo vệ pin lithium 3S 12.6V 40A, pin, nguồn cung cấp điện, kháng tải công suất cao

Hình dưới đây cho thấy sơ đồ xả mô-đun. Pin là 3 dây. Pin được kết nối cần đáp ứng dòng xả 40A.Nó có thể được thực hiện bằng cách song song pin hoặc mua một pin với một dòng xả lớnVí dụ, nếu pin là 2000mAH và nạp nạp là 10C, thì chỉ cần 3 dây 2 và dòng nạp là 40A.

Hình dưới đây cho thấy sơ đồ sạc pin. Điện áp sạc là DC12.6V ~ 13.6V. Điện tích sạc phụ thuộc vào pin được kết nối và tối đa không quá 20A.Các mô-đun có một đường tích điện cân bằng, và chức năng cân bằng chỉ hoạt động khi hiệu suất pin không khác nhiều.

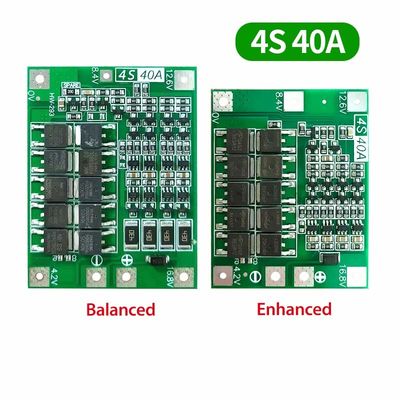

Bảng bảo vệ pin lithium 4 dây 14.8V 16.8V 40A

• Điện áp sạc: DC 16,8V ~ 17V
• Dòng điện xả liên tục: tối đa 40A (nếu môi trường xả nhiệt không tốt, vui lòng giảm dòng tải)
• Dòng điện sạc liên tục: tối đa 20A
• Kích thước phiên bản cân bằng: 45x60x4mm
• Tăng kích thước phiên bản: 44x55x4mm
• Tùy chọn áp dụng: áp dụng cho điện áp danh nghĩa 3,7V, pin lithium 4.2V sạc đầy (bao gồm 18650, 26650, pin lithium polymer), có thể khoan dưới 170W

Ghi chú:

• Bắt đầu thành công của khoan đòi hỏi ba pin 15C-20C, hoặc sáu pin 10C-15C (thông thường 18650 không thể bắt đầu khoan!!).
• nghiêm ngặt theo bản đồ dây điện 0V, 4.2V, 8.4V, 12.6V, 16.8V, không cố tình kết nối ngắn.
• Khi tải của động cơ bàn chải được sử dụng, cố gắng để kết nối một tụ không cực (chống nổi điện áp trên 25V,Capacity 10uF-100uF) đến các đầu cuối tích cực và âm của động cơ để ngăn chặn các mũi nhọn ngược từ động cơBẻ gãy ống MOS.
• 4 nhóm pin trong loạt, xin vui lòng đảm bảo rằng điện áp của mỗi nhóm pin, nếu không giống nhau, xin vui lòng lấp đầy mỗi pin riêng biệt và sau đó sử dụng trong loạt.điện áp giảm nhanh hơn pin nhóm đó là pin nghèo.

Hình dưới đây cho thấy sơ đồ xả mô-đun. Pin là 4 dây. Pin được kết nối cần đáp ứng dòng xả 40A.Nó có thể được thực hiện bằng cách song song pin hoặc mua một pin với một dòng xả lớn. Ví dụ như pin 2000mAH, xả nhiều lần 10C, sau đó chỉ cần 4 loạt 2 và dòng điện tối đa có thể đạt được dòng xả 40A, xả ổn định đòi hỏi 4 chuỗi 4 và có thể được,và cần phải chú ý đến sự phân tán nhiệt, năng lượng pin sẽ giảm nhanh chóng.

Hình dưới đây cho thấy sơ đồ sạc pin, 4 loạt pin, sạc đầy đủ thực tế, điện áp 16,8V, điện áp sạc DC17V-18V, sạc hiện tại phụ thuộc vào pin được kết nối,tối đa không vượt quá 20A.
