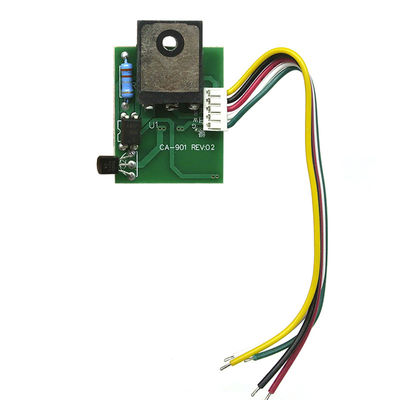

Bảng mạch cấp nguồn chuyển mạch CA-901 Lấy mẫu DC 46 Inch 12V 24V

CA-901 LCD TV chuyển đổi mô-đun cung cấp điện lấy mẫu DC lấy mẫu 46 Inch 12V 24V

Mô tả Sản phẩm:

• hiệu suất cao,
• sự tiêu thụ ít điện năng,
• kích thước nhỏ,
• dải điện áp rộng,
• dễ dàng để cài đặt,
• Thích hợp cho điện áp đầu ra flyback của nguồn TV LCD 12V 24V
• được sử dụng trong TV LCD 46 inch, mất điện LCD hoặc thay thế nhanh nguồn điện chuyển đổi công suất cao

Đặc trưng:

• Loại: Sản phẩm LCD, nguồn điện không cách ly
• Đầu ra: 300V
• Đầu ra: 12V/24V

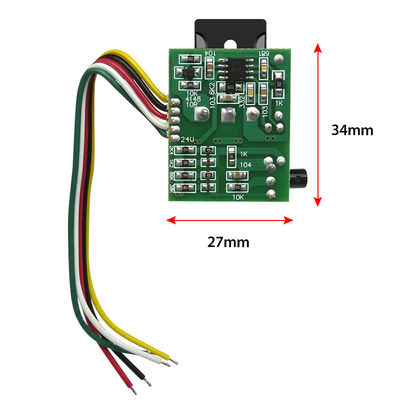

• Kích thước sản phẩm: 34mm*27mm*17mm
• Kích thước phổ quát: LCD phổ thông, màn hình dưới 46 inch
• Sử dụng sản phẩm: hiệu suất cao, tiêu thụ điện năng thấp, kích thước nhỏ.Phạm vi điều chỉnh điện áp rộng

CA-901 REV: 01 module tính năng chính:

• Lấy mẫu DC và phản hồi bộ điều chỉnh TL431, hiệu suất điều chỉnh tốt.

• Mô-đun này sử dụng đầu ra chọn lọc 12V 24V, chỉ cần kết nối miếng đệm tương ứng, bạn có thể xuất ra 12V hoặc 24V

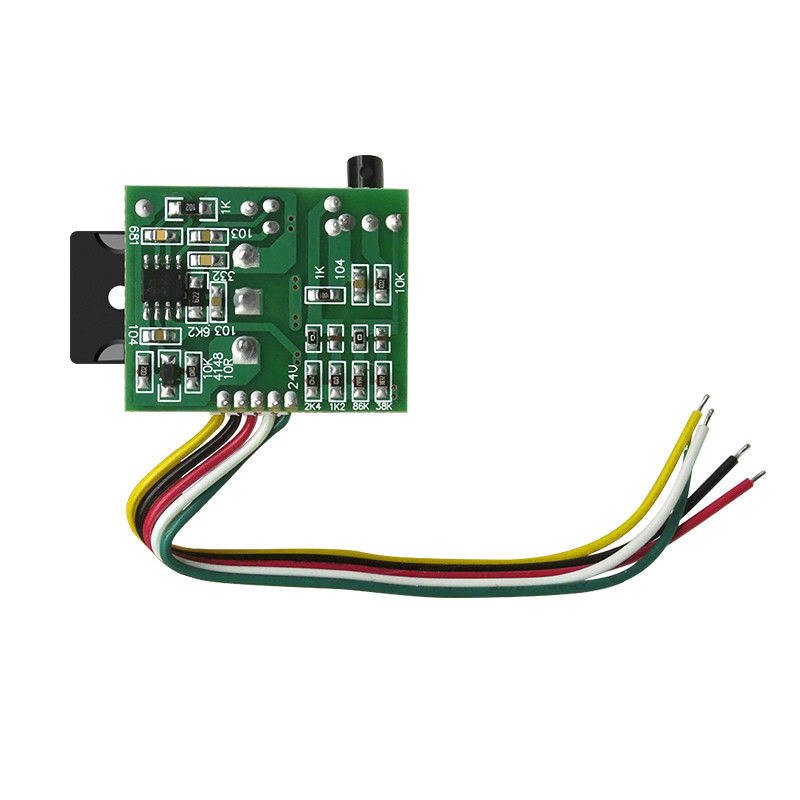

• Thiết kế hợp lý, lắp đặt dễ dàng (hình 1), chỉ cần theo sơ đồ, theo công suất đầu ra cần thiết để kết nối miếng đệm tương ứng trên đó (nhà máy mô-đun cấp nguồn 24V

Hai hướng dẫn cài đặt:

• Tháo công tắc nguồn ban đầu hoặc mô-đun dày, mô-đun được cố định chắc chắn vào tản nhiệt ban đầu.

• Kiểm tra mạch hấp thụ chống đỉnh có bình thường không, tải thứ cấp của máy biến áp bị đoản mạch.

• Mô-đun được kết nối với đường màu đỏ của điểm hàn cực C của công tắc nguồn ban đầu (cực FET D, mô hình ban đầu cho nguồn điện của cực C), đường màu đen được kết nối với trường địa nhiệt (tụ lọc nguồn điện lớn âm).

• Dây màu vàng nối với cực âm của diode thứ cấp, chỉnh lưu của máy biến áp (12V hoặc 24V) Cực dương của tụ lọc (nguồn điện chính)

• đường màu trắng nối với nguồn điện chính thứ cấp của máy biến áp 12V hoặc 24V (tụ lọc âm (phía lạnh):

• Đường màu xanh lá cây được kết nối với phía nguồn điện mô-đun C ban đầu (9V-18V) và ngắt kết nối nguồn và mạch điện IC của máy theo lý thuyết.

• Theo điện áp đầu ra để chọn miếng đệm thích hợp, như trong Hình

• Sau khi kết nối đường dây, chúng tôi đề nghị: trước tiên hãy ngắt kết nối (rút phích cắm nguồn điện chính.tải, kết nối với tải giả (điện trở 10 ohms 20 watt), đo điện áp, kiểm tra chính xác trước khi kiểm tra nguồn điện của máy.
