Mô-đun điều khiển cửa sổ phổ biến CA-888 mô-đun cung cấp điện cho TV LCD màn hình siêu LED
Mô tả sản phẩm:
Mô hình: CA-888

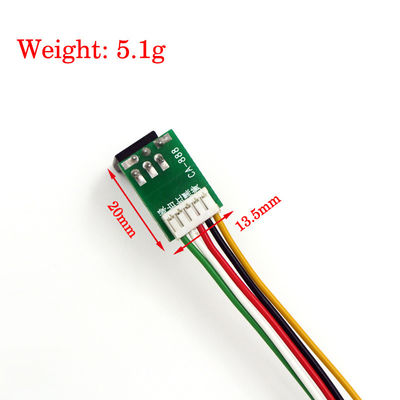

Kích thước: 19,5*13,5mm
Sử dụng: để giải quyết các vấn đề bảo trì nguồn cung cấp năng lượng màn hình LCD 15-21 inch LCD bảng điện thiệt hại một tỷ lệ lớn.thiệt hại kháng cự lấy mẫu là phổ biến nhất, vì các mô hình thành phần này,họ đa dạng,thường vì không có các bộ phận thay thế giống nhau,và không thể sửa chữa.Có lẽ hầu hết các nhu cầu của khách hàng để phát triển một người bạn của các mô-đun cung cấp điện LCD mục đích chung.
Mô-đun có: dây điện đơn giản, dễ cài đặt, tiết kiệm thời gian, cải thiện tỷ lệ thành công của bảo trì v.v.Các vấn đề bảo trì của bạn bè có thể muốn xem xét việc phát triển điều này dưới một mô-đun cung cấp điện phổ quát.

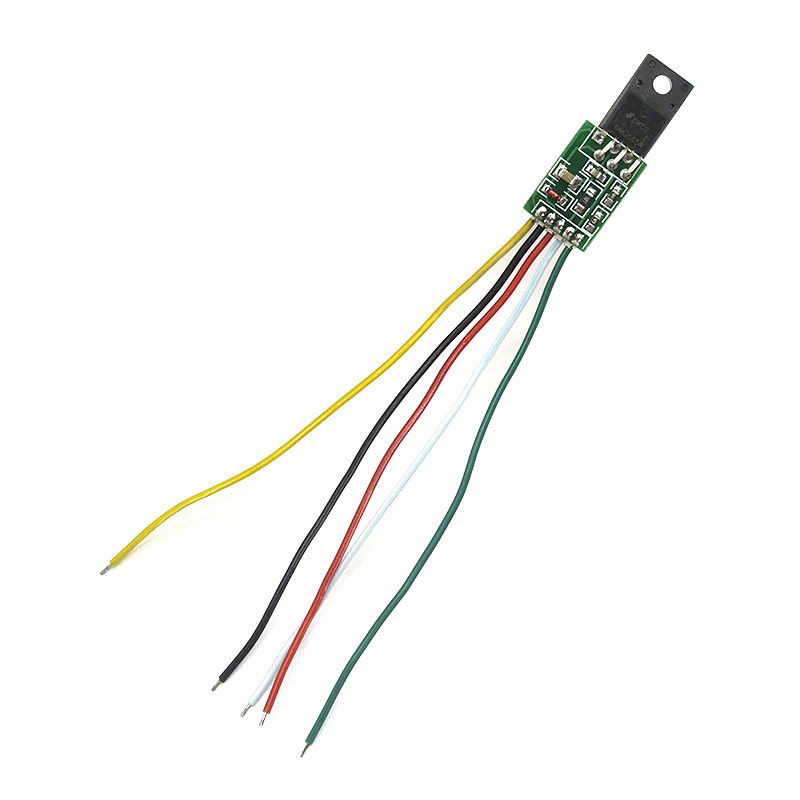

Định nghĩa pin
chân đường màu vàng: DRAIN, bên điều khiển điện, sau đó nguồn cung cấp điện MOS công suất cao ban đầu D-pole.Nói chung là giữa chân ống chuyển động điện
chân đường đen hoặc đường bột: GND, mô-đun mặt đất 300v, sau đó là tụ âm, cùng một đường có thể được.
chân đường đỏ: VCC, phía nguồn cung cấp điện của mô-đun, sau đó là tụ điện điều chỉnh đầu cuối cuộn ngược sau nguồn cung cấp điện tích cực, liên tục, điện áp từ 12-18V.
chân đường trắng: FB, phản hồi điện áp, sau đó optocoupler 4 feet, vui lòng kiểm tra optocoupler 3 feet nhiệt, không nhiệt, sau đó đặt optocoupler ngắn đến mặt đất nóng,trong khi mạch ngoại vi 4-pin ngắt kết nối.
chân đường màu xanh lá cây: bắt đầu bắt đầu chân, sau đó +300 v tụ dương tính
Sử dụng:
Loại bỏ chip nguồn cung cấp nguồn gốc trên bảng (thường là 8 feet), và công tắc (mos ống)
Kiểm tra bộ tụ 300v, cũng như dung lượng của phần tải của gói không có trống, một vấn đề trên đầu tiên
thay thế
Kiểm tra phía tải không có mạch ngắn, bảng quảng cáo, bảng điện áp cao
Kết nối mô-đun với dòng tương ứng, và cẩn thận kiểm tra rằng không có sai, nếu sai có thể gây ra các mô-đun nổ
Cài đặt ở vị trí ban đầu của bộ tản nhiệt, chú ý đến cách điện, không phải là mạch ngắn
Điện, đo điện áp không phải là đầu ra, không có đầu ra, sau đó kiểm tra nguyên nhân
