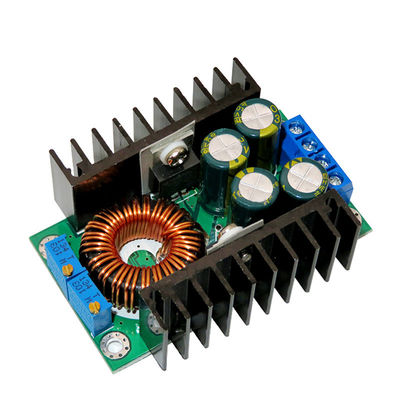

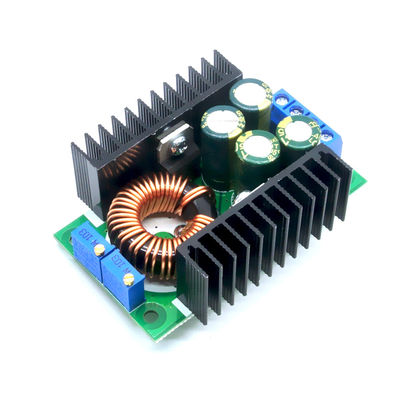

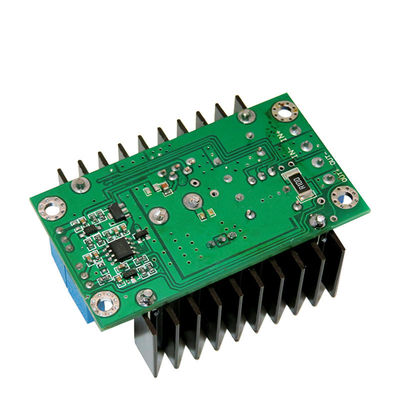

Mô-đun bước xuống 300W 9A DC 5-40v 1.2-35v Mô-đun cung cấp năng lượng chuyển đổi Buck có thể điều chỉnh

• Thuộc tính mô-đun: Mô-đun sạc dòng điện không đổi giảm dần không cách ly (CC CV)
• Điện áp đầu vào: DC 7-32V
• Điện áp đầu ra: (1) DC 0,8-28V có thể điều chỉnh liên tục.(2) Đầu ra cố định: Chọn trong khoảng 0,8v-28v
• Dòng điện đầu ra: 8A (khi nhiệt độ của ống nguồn vượt quá 65 độ, vui lòng thêm quạt làm mát)
• Phạm vi hiện tại không đổi: 0,2-8A (có thể điều chỉnh)
• Bật dòng đèn: Giá trị dòng không đổi * ( 0,1 ), bật dòng đèn và liên kết giá trị không đổi,
• chẳng hạn như giá trị dòng điện không đổi là 3A, hãy đặt dòng điện của đèn thành dòng điện không đổi là 0,1 lần (0,1 * 3A = 0,3A).
• Áp suất thấp nhất: 1V
• Công suất đầu ra: Công suất tối đa khoảng 300W
• Hiệu suất chuyển đổi: Lên tới khoảng 95%
• Tần số hoạt động: 300KHZ
• Độ gợn đầu ra: băng thông 20M
• Đầu vào 24V đầu ra 12V 5A gợn sóng khoảng 50mV (Không bao gồm nhiễu)
• Bảo vệ ngắn mạch đầu ra: Có, dòng điện không đổi
• Bảo vệ phân cực ngược đầu vào: Không
• Đấu dây: Thiết bị đầu cuối
• Dòng không tải: Điển hình 20mA (công tắc 24V 12V)
• Điều chỉnh tải: ± 1% (không đổi)
• Điều chỉnh điện áp: ± 1%
• Tốc độ phản hồi động: 5% 200uS
• hướng điều chỉnh: theo chiều kim đồng hồ (tăng), ngược chiều kim đồng hồ (giảm),
• chiết áp (CV) đóng vào điện áp đầu vào được sử dụng để điều chỉnh điện áp, chiết áp (CC)
• đóng với điện áp đầu ra được sử dụng để điều chỉnh dòng điện (CC)
• Nhiệt độ hoạt động: Cấp công nghiệp (-40 ° C đến +85 ° C) (xin lưu ý việc sử dụng thực tế nhiệt độ ống nguồn, tăng cường nhiệt độ cao)
• Đèn báo: đèn báo hai màu, đèn báo sạc màu đỏ, đèn xanh nghĩa là đã sạc đầy (Không tải có màu xanh lá cây)
• Kích thước (xấp xỉ): 65 x 47 x 22mm (L x W x H)
• Độ chính xác của dòng điện và nhiệt độ không đổi: Trong thử nghiệm thực tế, nhiệt độ mô-đun từ 25 độ
• đến 60 độ, thay đổi giá trị dòng không đổi nhỏ hơn 5% (giá trị dòng không đổi 5A)
• Độ chính xác của dòng điện và nhiệt độ không đổi: Trong thử nghiệm thực tế, nhiệt độ mô-đun từ 25 độ đến 60 độ, thay đổi giá trị dòng không đổi nhỏ hơn 5% (giá trị dòng không đổi 5A)
• Bảo vệ ngắn mạch đầu ra: Có, Dòng điện không đổi (giá trị dòng điện không đổi cài đặt hiện tại)
• Bảo vệ kết nối ngược đầu vào: KHÔNG
• Đầu ra ngăn dòng chảy ngược: KHÔNG
• Phương pháp nối dây: đầu nối amphenol

Đặc trưng:

• Dòng đèn cố định bằng 0,1 lần giá trị hiện tại

• (Được sử dụng để xác định xem pin đã được sạc đầy hay chưa khi sạc).

• Được làm từ IC chuẩn chuyên dụng và điện trở cảm biến dòng điện có độ chính xác cao, chứng tỏ hoạt động ổn định hơn

• dòng điện không đổi, (khi dòng điện không đổi 1A ở 20°C đến 100°C, độ lệch nhiệt độ nhỏ hơn 1%).

• Đặc biệt thích hợp cho trình điều khiển LED.

• Dòng điện đầu ra cao, dòng điện đầu ra tối đa có thể đạt tới 8A.

• Bốn điện dung tần số cao, có thể làm giảm độ gợn đầu ra, tăng cường ổn định công việc.

• Thiết kế tản nhiệt đôi.Tản nhiệt độc lập diode schottky MOS, tản nhiệt tốt,

• và sẽ không ảnh hưởng lẫn nhau.

• Sử dụng Sendust Core kích thước lớn và dây đồng nguyên chất kép, nâng cao hiệu quả làm việc, giảm sốt.

• Chiết áp đa chiều 3296, điện áp và dòng điện có độ chính xác cao, độ ổn định tốt.

• Đèn hai màu, tình trạng làm việc rõ ràng trong nháy mắt

• Điện áp và dòng điện có thể điều chỉnh được, hiệu quả tốt.

Các ứng dụng:

• Trình điều khiển LED công suất cao.
• Sạc pin lithium (hoặc ắc quy chì).
• Nguồn điện gắn trên xe.
• Cung cấp điện hệ thống điện áp thấp.
• Sạc ắc quy 6V, 12V, 14V, 24V.
• Cung cấp năng lượng cho máy tính xách tay trên bo mạch.
• cung cấp điện quy định.
• Hệ thống cung cấp điện hạ áp.
