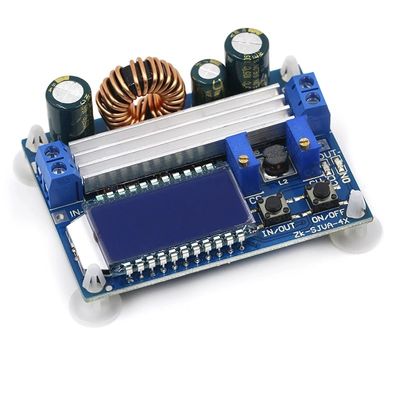

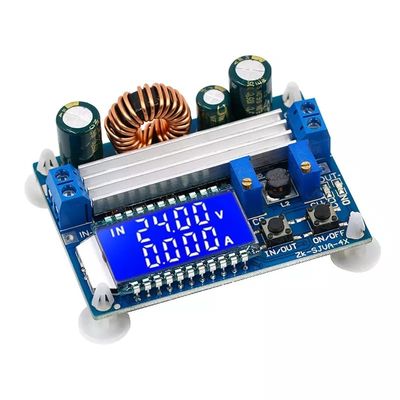

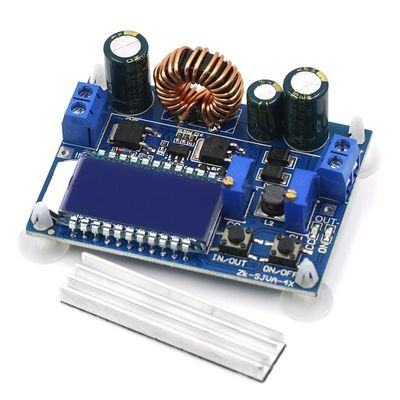

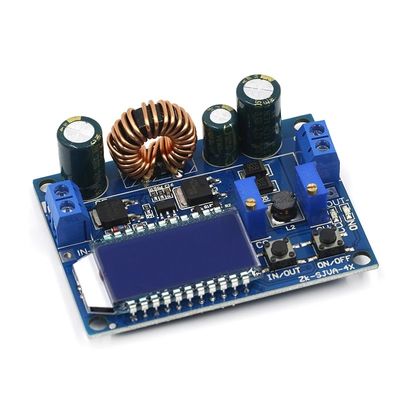

Màn hình LCD kỹ thuật số 35W DC Mô-đun cung cấp điện tự động xuống Buck Boost Converter

• Điện áp đầu vào: 5,5-30V (điện áp đầu vào 5V, thông thường bạn có thể đạt được mức tăng cường, nhưng giá trị đồng hồ đo điện áp và dòng điện không chính xác; dưới 4,7V, bảo vệ điện áp thấp)
• Điện áp đầu ra: 0,5-30V
• Dòng điện đầu ra: hoạt động ổn định lâu dài ở 3A, tăng cường nhiệt có thể đạt tới 4A
• Công suất đầu ra: Làm mát tự nhiên 35W, tản nhiệt tăng cường 50W
• Độ phân giải hiển thị điện áp: 0,05V
• Độ phân giải màn hình hiện tại: 0,005A
• Hiệu suất chuyển đổi: khoảng 88%
• Khởi động mềm: Có (rất mạnh khi khởi động tải, khởi động có thể thất bại)
• Bảo vệ đảo ngược đầu vào: Có
• Chống xâm nhập đầu ra: Có
• Bảo vệ ngắn mạch: có
• Tần số làm việc: 180KHZ
• Kích thước: 6,6*4,8cm/2,6*1,89 inch

Mô tả chức năng:

• Mô-đun có hai nút IN / OUT, ON / OFF: Nút IN / OUT để chuyển đổi hiển thị điện áp đầu vào và điện áp đầu ra, nhấn và giữ để chuyển đổi màn hình hiển thị công suất đầu ra dòng điện đầu ra;Nút BẬT / TẮT điều khiển đầu ra BẬT hoặc TẮT, nhấn và giữ Đặt nguồn ở trạng thái đầu ra mặc định là BẬT hoặc TẮT.

• CC là chiết áp cài đặt hiện tại, xoay theo chiều kim đồng hồ, có thể tăng dòng điện cài đặt, khi dòng tải đạt đến dòng điện cài đặt, chuyển sang trạng thái dòng không đổi, đèn báo dòng không đổi CC (màu đỏ) sáng lên;CV bên phải là cài đặt điện áp Chiết áp, xoay theo chiều kim đồng hồ, có thể tăng điện áp đầu ra.Đèn báo BẬT là đèn báo trạng thái đầu ra, khi điện áp đầu ra bật, nếu không thì tắt.

Cách sử dụng:

Được sử dụng như một mô-đun tăng tốc thông thường với khả năng bảo vệ quá dòng

• Điều chỉnh chiết áp điện áp không đổi CV để điện áp đầu ra đạt đến điện áp bạn muốn.
• Đo dòng ngắn mạch đầu ra bằng đồng hồ đo dòng điện 10A (kết nối trực tiếp hai dây dẫn thử nghiệm với đầu ra) và điều chỉnh chiết áp dòng không đổi CC để làm cho dòng điện đầu ra đạt giá trị bảo vệ quá dòng đặt trước.(Ví dụ: nếu giá trị hiện tại được hiển thị bởi đồng hồ vạn năng là 2A, dòng điện tối đa sẽ chỉ đạt 2A khi bạn sử dụng mô-đun. Khi dòng điện đạt 2A, đèn LED điện áp không đổi và dòng điện không đổi màu đỏ sẽ bật, nếu không thì đèn LED sẽ tắt )

Thận trọng:Khi sử dụng ở trạng thái này sẽ có hiện tượng sụt áp 0 ~ 0,2V do điện trở lấy mẫu dòng điện ở đầu ra.Đồng thời, các dây dẫn đầu vào và đầu ra sẽ có sự sụt giảm điện áp tuyến tính nhất định. Đây là hiện tượng bình thường!

Được sử dụng làm bộ sạc pin Không có chức năng dòng điện không đổi của mô-đunkhông thể dùng để sạc pin, do nguồn điện của pin và áp suất của bộ sạc giảm lớn, dẫn đến dòng sạc quá lớn, gây hư hỏng pin, do đó, khi bắt đầu sử dụng dòng sạc pin liên tục, khi sạc đến một mức độ nhất định sẽ tự động chuyển về sạc điện áp không đổi.

• Xác định điện áp phao và dòng sạc mà bạn cần pin sạc (nếu thông số pin lithium là 3,7V/2200mAh thì điện áp phao là 4,2V và dòng sạc tối đa là 1C, tức là 2200mA)
• Trong điều kiện không tải, đồng hồ vạn năng đo điện áp đầu ra và điều chỉnh chiết áp điện áp không đổi để điện áp đầu ra đạt đến điện áp phao.(Nếu pin lithium 3,7V được sạc, hãy điều chỉnh điện áp đầu ra thành 4,2V)
• Đo dòng ngắn mạch đầu ra bằng đồng hồ đo dòng điện 10A (nối trực tiếp hai dây đođến đầu raphần cuối)

và điều chỉnh chiết áp dòng không đổi để dòng điện đầu ra đạt giá trị dòng sạc định trước;

• Kết nối pin, sạc.
• (Bước 1, 2 và 3 như sau: đầu vào kết thúc nguồn điện, đầu ra không kết nối với tải ắc quy)
• Được sử dụng làm mô-đun trình điều khiển dòng điện không đổi LED
• (1) Đảm bảo rằng bạn cần điều khiển dòng điện hoạt động của đèn LED và điện áp hoạt động tối đa;
• (2) Trong điều kiện không tải, đồng hồ vạn năng đo điện áp đầu ra và điều chỉnh chiết áp điện áp không đổi để điện áp đầu ra đạt điện áp hoạt động tối đa của đèn LED.
• (3) với dòng điện ngắn mạch đầu ra đo dòng điện vạn năng 10A, đồng thời điều chỉnh chiết áp dòng không đổi để dòng điện đầu ra đạt đến dòng điện hoạt động LED được xác định trước;
• (4) kết nối với đèn LED, máy kiểm tra.
• (Bước 1, 2 và 3 như sau: Nhập nguồn và xuất đèn LED không tải.
