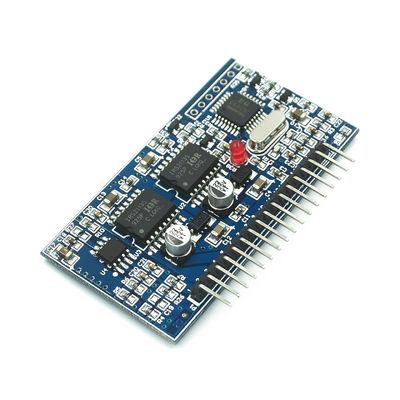

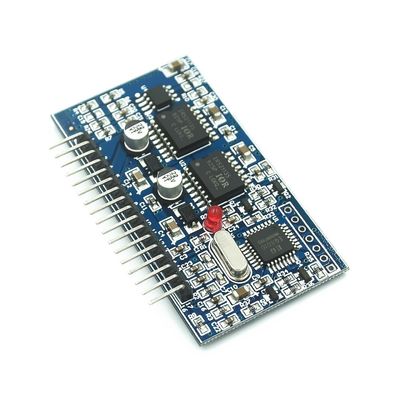

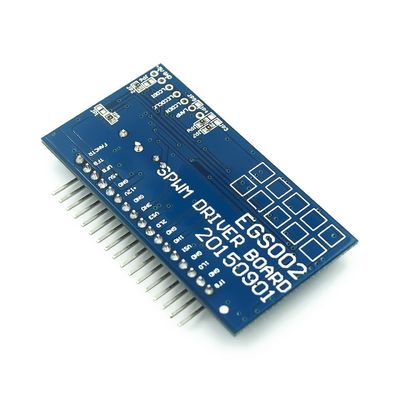

DC-DC DC-AC Nguyên Chất Sóng Sin Biến Tần Máy Phát Điện SPWM Tăng Cường Lái Xe Ban EGS002 EG8010 Mô Đun Cung Cấp Điện

• EG8010 là một kỹ thuật số, có chức năng rất tốt mang lại khả năng kiểm soát thời gian chết của chip biến tần sóng sin thuần túy
• được sử dụng trong cấu trúc chuyển đổi nguồn DC-DC-AC hai giai đoạn hoặc biến áp tần số nguồn DC-AC một giai đoạn Kiến trúc Boost, bộ tạo dao động tinh thể 12 MHz bên ngoài, để đạt được độ chính xác cao
• độ méo hài là rất nhỏ, biến tần sóng hình sin thuần túy 50Hz hoặc 60Hz ASIC.
• Con chip này sử dụng công nghệ CMOS, tích hợp bên trong bộ tạo hình sin SPWM, mạch điều khiển thời gian chết, phạm vi hệ số nhân, mạch khởi động mềm, mạch bảo vệ, giao diện truyền thông nối tiếp RS232 và mô-đun trình điều khiển LCD nối tiếp 1602 chức năng.

Đặc trưng:

• Nguồn điện đơn 5V

• Bộ 4 chân tần số đầu ra sóng sin thuần túy:

• Sóng sin thuần 50Hz tần số cố định 60Hz Sóng sin thuần tần số cố định 0-100Hz

• tần số sóng sin thuần túy có thể điều chỉnh 0-400Hz tần số sóng sin tinh khiết có thể điều chỉnh

• Điều chế đơn cực và lưỡng cực

• Đi kèm với điều khiển deadband, pin 4 thời gian chết:

• Thời gian chết 300nS Thời gian chết 500nS Thời gian chết 1,0uS Thời gian chết 1,5uS

• Bộ tạo dao động tinh thể 12 MHz bên ngoài

• Tần số sóng mang PLC 23,4KHz

• Phản hồi điện áp, dòng điện, nhiệt độ thời gian thực

• Bảo vệ quá áp, thiếu điện áp, quá dòng và quá nhiệt

• Pin chế độ khởi động mềm cài đặt thời gian phản hồi 1S

• Giao tiếp nối tiếp để đặt điện áp đầu ra, tần số và các thông số khác

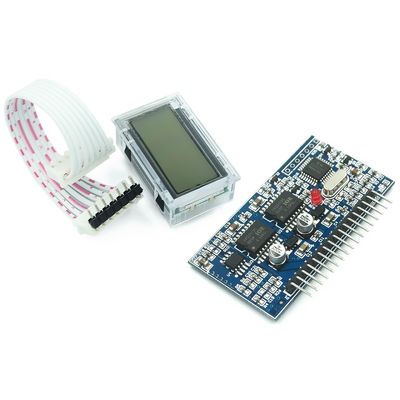

• Mô-đun LCD nối tiếp bên ngoài 1602 hiển thị biến tần

• thông tin về điện áp, tần số, nhiệt độ và dòng điện

Các ứng dụng:

• Biến tần sóng sin tinh khiết một pha

• Biến tần PV

• Biến tần điện gió

• Hệ thống UPS cung cấp điện liên tục

• Hệ thống máy phát điện kỹ thuật số

• NẾU nguồn điện

• Bộ điều khiển tốc độ động cơ một pha

• Biến tần một pha

• Bộ điều chỉnh độ sáng sóng hình sin

• Bộ điều chỉnh sóng sin

• máy phát sóng sin
