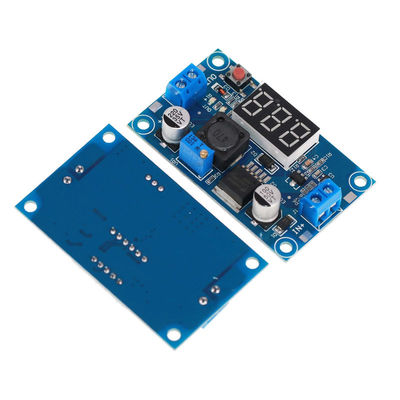

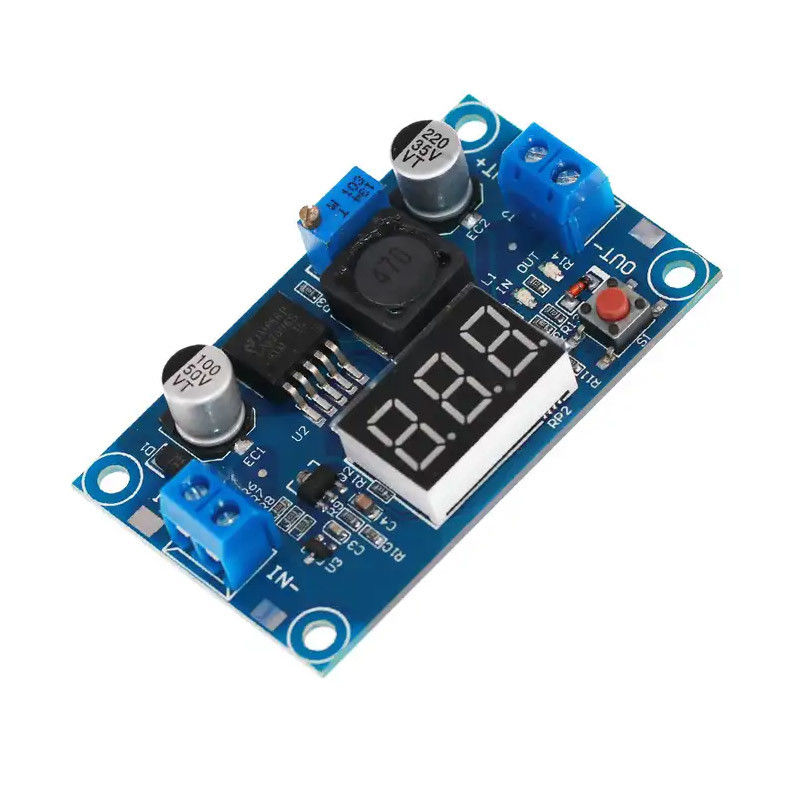

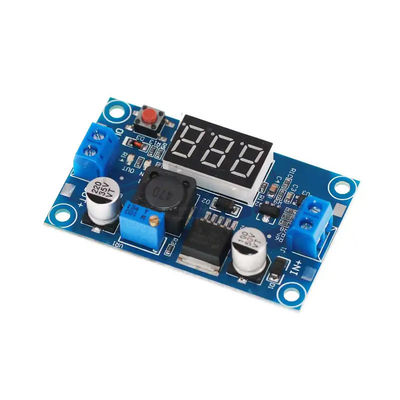

Mô-đun LM2596 trên thị trường không có bảo vệ đoản mạch đầu ra, đầu ra bị đoản mạch, mô-đun bị hỏng ngay lập tức, công suất dòng điện đầu ra nhỏ hơn 1,8A.Mô-đun này sử dụng LM2596 nguyên bản, chip lớn, bề mặt mờ, bảo vệ ngắn mạch đầu ra, dòng điện cao 3A.
Điểm nổi bật của mô-đun:1. Giá cả thoải mái, thiết kế thông minh và nhân văn, tiết kiệm chi phí!2. Vôn kế trên bo mạch, vôn kế có thể tự hiệu chỉnh, sẽ không có vấn đề gì về vôn kế!
Hiệu suất và đặc điểm của mô-đun:
● Với màn hình hiển thị vôn kế và tự hiệu chỉnh vôn kế.Sử dụng bộ vi xử lý điện áp tiên tiến hơn, sai số vôn kế ± 0,05V, phạm vi 0 ~ 40V.(Để đảm bảo độ chính xác của vôn kế, vui lòng đảm bảo điện áp đầu vào trên 4,5V)
● Chạm vào phím để chuyển đổi phép đo điện áp đầu vào hoặc đầu ra, đồng thời có đèn báo hiển thị điện áp đang được đo và lưu cài đặt ngay cả khi tắt nguồn và khởi động lại.
● Vôn kế có thể đóng lại, khi không cần chạm vào nút bên trái cũng có thể dễ dàng nhận ra.
● Với các đầu nối dây, không có mỏ hàn cũng có thể thuận tiện khi sử dụng và giữ các điểm nối dây hàn.
● Điện áp đầu vào 4,0~40V.(Điện áp đầu vào phải cao hơn điện áp đầu ra 1,5v)
● Có thể điều chỉnh dải điện áp đầu ra 1,25V ~ 37V có thể điều chỉnh liên tục.(Điện áp đầu vào phải cao hơn điện áp đầu ra 1,5V)
● Dòng điện đầu ra 3A, khuyến nghị sử dụng trong phạm vi 2.0A, dòng điện lớn cần tăng cường tản nhiệt.
● Công suất đầu ra 20W, trên 15W, vui lòng tăng cường tản nhiệt.
● Hiệu suất chuyển đổi cao, trung bình 88% (hiệu suất và đầu vào, điện áp đầu ra, dòng điện, chênh lệch áp suất)
● Với tính năng bảo vệ kết nối ngược, kết nối ngược không bị cháy
● Với chức năng bảo vệ quá nhiệt và bảo vệ ngắn mạch
● Kích thước 6,1*3,4*12cm (Dài * rộng * cao)
● Trọng lượng: 22g
Phạm vi ứng dụng:Mô-đun này có thể được sử dụng ở điện áp đầu vào cao hơn điện áp đầu ra của trường bước xuống, chẳng hạn như pin, máy biến áp, bộ nguồn điều chỉnh điện áp DIY, đồng hồ đo bút xe 24V, bộ nguồn này, thiết bị công nghiệp bước xuống, 12V đến 3.3V, 12V đến 5V, 24V đến 5V, 24V đến 12V, 36V đến 24V, v.v.
Phương pháp tự hiệu chuẩn vôn kế trên tàu:
1. Khi vôn kế trên bo mạch hiển thị điện áp đầu ra, nhấn và giữ nút bên phải trong 2 giây rồi thả ra.Đèn báo vôn kế và điện áp đầu ra "OUT" nhấp nháy đồng bộ, sau đó vào chế độ điều chỉnh điện áp đầu ra;Tương tự, khi vôn kế hiển thị điện áp đầu vào, nhấn và giữ nút bên phải trong 2 giây rồi thả ra.Vôn kế và đèn báo điện áp đầu vào "IN" nhấp nháy đồng bộ, sau đó vào chế độ điều chỉnh điện áp đầu vào.
2. Nhấn vào nút bên phải và điện áp tăng thêm một đơn vị;chạm vào nút bên trái và điện áp giảm đi một đơn vị;Vì giá trị điện áp của một đơn vị nhỏ hơn 0,1V nên bạn cần nhấn 1-5 lần để xem vôn kế thay đổi 0,1V, phím liên tục cụ thể nhiều lần tùy thuộc vào giá trị điện áp hiển thị hiện tại, hiển thị dòng điện càng cao điện áp, số lần nhấn càng ít;
3. Sau khi điều chỉnh điện áp hoàn tất, nhấn nút bên phải trong 2 giây rồi thả ra.Lúc này, bạn có thể thoát khỏi chế độ hiệu chỉnh điện áp.Lưu ý: Với cách này, bạn chỉ cần hiệu chỉnh một lần là có thể lấy được giá trị điện áp trong toàn dải điện áp.Chức năng này được thiết kế để đáp ứng các yêu cầu về độ chính xác cao hơn của bạn, vui lòng sử dụng nó.
