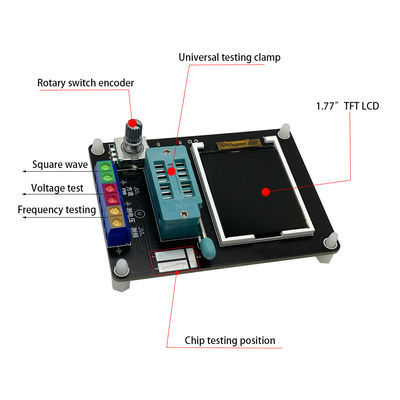

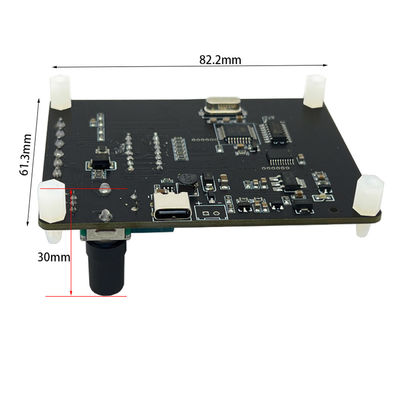

Công cụ kiểm tra điốt bóng bán dẫn GM328A Máy đo tần số điện áp ESR

Ghi chú:

Trước khi kiểm tra tụ điện, hãy xả tụ điện trước khi cắm vào giá đỡ kiểm tra để đo, nếu không sẽ có nguy cơ làm hỏng bộ vi điều khiển của người kiểm tra.

1, Hiệu chuẩn

Hiệu chuẩn máy kiểm tra được sử dụng để loại bỏ lỗi trong các thành phần của chính nó, giúp kết quả kiểm tra cuối cùng chính xác hơn.Hiệu chuẩn được chia thành hiệu chuẩn nhanh và hiệu chuẩn đầy đủ chức năng.
Cách thức thao tác để hiệu chỉnh nhanh: nối ngắn ba điểm kiểm tra TP1, TP2 và TP3 bằng dây rồi nhấn nút kiểm tra trong khi xem màn hình.Màu màn hình sẽ chuyển sang chữ trắng trên nền đen.Sau thông báo nhắc "Chế độ tự kiểm tra...?", nhấn nút kiểm tra để vào quy trình hiệu chỉnh nhanh;nếu sau thông báo "Chế độ tự kiểm tra...? Nếu không nhấn nút nào trong vòng 2 giây sau thông báo "Chế độ tự kiểm tra..." thì quá trình kiểm tra bình thường được thực hiện và giá trị điện trở của ba điểm kiểm tra TP1, TP2 và TP3 được hiển thị ở cuối. Sau khi vào quá trình hiệu chỉnh nhanh, một số dữ liệu sẽ xuất hiện trên màn hình, bỏ qua nó. Đợi cho đến khi một chuỗi nhấp nháy xuất hiện trên màn hình
Sau khi "cách ly đầu dò!", hãy tháo các dây dẫn TP1, TP2 và TP3 bị ngắn mạch.Quá trình hiệu chỉnh nhanh hoàn tất cho đến khi dòng chữ "Test End" xuất hiện trên màn hình.Khi hiệu chỉnh lần đầu tiên, hãy sử dụng phương pháp hiệu chỉnh đầy đủ chức năng.
Hiệu chỉnh đầy đủ chức năng được truy cập từ menu chức năng và yêu cầu thêm tụ điện 220nf.Hiệu chỉnh đầy đủ chức năng thực hiện quy trình hiệu chuẩn toàn diện hơn và có thể mất nhiều thời gian hơn.Khi ở trong menu chức năng, hãy xoay nút kiểm tra sang mục menu "Tự kiểm tra", sau đó nhấn nút kiểm tra để vào quy trình hiệu chỉnh đầy đủ chức năng, bắt đầu bằng chuỗi nhấp nháy "Đầu dò ngắn! Khi chuỗi nhấp nháy" cô lập Đầu dò!" xuất hiện trên màn hình, tháo dây ra khỏi 3 điểm kiểm tra và tiếp tục chờ quá trình hiệu chuẩn tiến hành, khi xuất hiện chuỗi “1-||- 3 > 100nf” thì lắp tụ 220nf đã chuẩn bị sẵn vào điểm kiểm tra TP1 và TP3. Đợi cho đến khi màn hình thông báo "Kết thúc kiểm tra" và quá trình hiệu chỉnh đầy đủ chức năng hoàn tất.

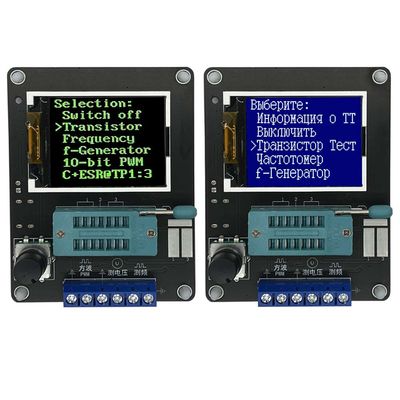

2. Menu chức năng

2.1 Tắt
2.2 Transistor
2.3 Tần số
Đo tần số.Nhấn và giữ nút kiểm tra để thoát khỏi chức năng đo tần số.Dải đo tần số từ 1 Hz đến hơn 1 MHz, khi tần số đo được dưới 25 KHz, khoảng thời gian sẽ được hiển thị
2.4 f-Máy phát điện
Bộ tạo sóng vuông có nhiều tần số sóng vuông có thể lựa chọn, xoay nút kiểm tra sang trái hoặc phải để chuyển giữa các tần số sóng vuông khác nhau, nhấn và giữ nút kiểm tra để thoát khỏi bộ tạo sóng vuông.
2.5 10-bitPWM
Bộ tạo xung, xoay trái hoặc phải nút kiểm tra để điều chỉnh chu kỳ hoạt động của xung từ 1% - 99%.Nhấn và giữ nút kiểm tra để thoát khỏi bộ tạo xung.
2.6 C+ESR@TP1:3
Chức năng đo điện dung nội tuyến, hai dây có thể được dẫn từ TP1 và TP3 để đo giá trị điện dung và ESR của tụ điện 2uF-50mF nội tuyến, lưu ý rằng tụ điện đang được thử nghiệm cần phải được phóng điện hoàn toàn trước khi thử nghiệm, nếu phép đo nội tuyến, mạch điện nơi đặt tụ điện cần phải được ngắt hoàn toàn trước khi có thể tiến hành thử nghiệm.
2.7
Phương pháp đo điện trở liên tục, liên tục kiểm tra giá trị điện trở và giá trị điện cảm được cài đặt trên TP1 và TP3.Độ tự cảm chỉ được đo khi điện trở cần thử nhỏ hơn 2100 ohm và độ tự cảm được đo từ 0,01mH đến 20H.Nhấn và giữ nút kiểm tra để thoát.
2.8 1-||-3
Phương pháp đo liên tục điện dung liên tục kiểm tra các giá trị điện dung được gắn trên TP1 và TP3.Đối với tụ điện có điện dung nhỏ, chỉ có thể đo được giá trị điện dung bằng phương pháp thử nghiệm này.Giá trị điện trở nối tiếp tương đương (ESR) được đo cho các tụ điện lớn hơn 90nF với độ phân giải 0,01Ω.tụ điện trên 5000pF hiển thị tốc độ giảm điện áp sau khi sạc.

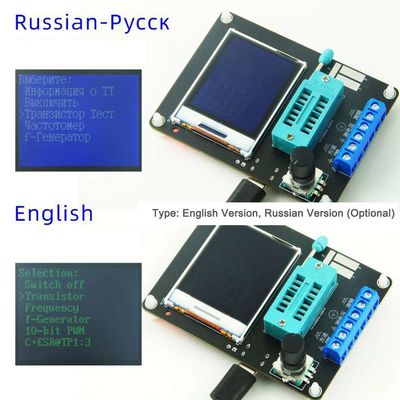

2.9 DS18B20 Phiên bản tiếng Nga không có chức năng này
DS18B20 là cảm biến nhiệt độ sử dụng phương thức giao tiếp bus đơn để truyền dữ liệu và có cùng gói với triode (TO-92), sơ đồ bên dưới hiển thị sơ đồ chân của DS18B20.

Sau khi vào chức năng kiểm tra DS18B20, dòng thứ hai của màn hình hiển thị kết nối giữa giá đỡ kiểm tra và DS18B20, "1=GND 2=DQ 3=VDD", cho biết TP1 được kết nối với GND của DS18B20, TP2 là được kết nối với DQ của DS18B20 và TP3 được kết nối với VDD của DS18B20.Máy kiểm tra không tự động nhận dạng DS18B20 nên bạn phải làm theo hướng dẫn ở dòng thứ 2 để cài đặt DS18B20.
Người kiểm tra có thể đọc kết quả nhiệt độ 12 chữ số được đo bằng DS18B20 và hiển thị ở dòng thứ ba dưới dạng giá trị nhiệt độ độ C tương ứng với độ phân giải 0,0625°C.
Scratchpad: Người kiểm tra đọc nội dung của 8 ô nhớ trong của DS18B20 cộng với byte cuối cùng của giá trị kiểm tra CRC.Tổng cộng 9 byte.
Scratchpad BYTE
NHIỆT ĐỘ LSB 0
NHIỆT ĐỘ MSB 1
TH/BYTE NGƯỜI DÙNG 1 2
TL/BYTE NGƯỜI DÙNG 2 3
CẤU HÌNH 4
ĐẶT 5
ĐẶT 6
ĐẶT 7

CRC 8

Ví dụ: nếu giá trị được đọc cùng một lúc là Scratchpad: EC014B467FFF0C102A thì mối quan hệ như sau
Giá trị Scratchpad BYTE
NHIỆT ĐỘ LSB EC 0
NHIỆT ĐỘ MSB 01 1
TH/BYTE NGƯỜI DÙNG 1 4B 2
TL/BYTE NGƯỜI DÙNG 2 46 3
CẤU HÌNH 7F 4
ĐẶT FF 5
DỰ TRỮ 0C 6
ĐẶT TRƯỚC 10 7

CRC 2A 8

ROM 64-bit: ID thiết bị duy nhất trên toàn cầu của mỗi DS18B20 được người kiểm tra đọc, dài 64 bit.Nó được chia thành 3 phần.

Ví dụ: ROM 64-bit được đọc bởi DS18B20 là
ROM 64-bit: 28FF4D58361604A1
sau đó có
MÃ GIA ĐÌNH 8-BIT 28
SỐ SERIES 48-BIT 041636584DFF
MÃ CRC 8 BIT A1

Lưu ý: Tất cả các phần đều ở dạng thập lục phân, ngoại trừ giá trị nhiệt độ (TEMP), ở dạng thập phân.
Dải đo nhiệt độ của DS18B20 là từ -55°C - 125°C.Nhấn và giữ nút kiểm tra để thoát khỏi chức năng này.
Hiệu chỉnh 2,10 C(uF)
Chức năng này được sử dụng để hiệu chỉnh giá trị đo được của điện dung công suất cao, được đặt thành 0% theo mặc định.Điều này có nghĩa là không có sự điều chỉnh và được đặt từ -0,2% - 8%.Giá trị dương sẽ làm giảm giá trị đo được của tụ điện và giá trị âm sẽ làm tăng giá trị đo được của tụ điện.
Sau khi cài đặt, nhấn và giữ nút kiểm tra để thoát.
2.11 IR_Decoding Phiên bản tiếng Nga không có chức năng này
Chức năng này yêu cầu sử dụng bộ thu IR tích hợp 1838 (loại xung), sau khi nhập chức năng này, hãy quan sát dòng thứ hai của lời nhắc trên màn hình hiển thị chuỗi ""1=DOUT 2=GND 3=VCC", ý nghĩa của chuỗi chỉ ra 3 điểm kiểm tra trên máy kiểm tra và bộ thu IR. Chuỗi chỉ ra kết nối giữa 3 điểm kiểm tra trên máy kiểm tra và đầu bộ thu IR, phải được kết nối theo đúng hướng dẫn. Chỉ có một bộ thu IR có thể để trống hoặc được lắp đặt chính xác vào bệ kiểm tra, không được đặt các thành phần khác vào đó và các điểm kiểm tra không được nối tắt bằng dây. Điều này nhằm tránh những lỗi không thể đoán trước. Sơ đồ bên dưới thể hiện hướng lắp đặt của ví dụ IR đầu thu.
TP1 được kết nối với chân DOUT của đầu thu IR, TP2 đến GND và TP3 đến VCC.
Chức năng giải mã điều khiển từ xa IR hỗ trợ hai định dạng mã hóa điều khiển từ xa IR.
định dạng tôi
Định dạng 2

Hai định dạng trên gần như giống nhau, sự khác biệt nằm ở độ dài của mã khởi động.Định dạng 1 là 9MS và định dạng 2 là 4,5MS.
Chức năng giải mã điều khiển từ xa IR sử dụng uPD6121 cho định dạng một và TC9012 cho định dạng hai tương ứng.

Hướng dẫn vận hành
Chức năng giải mã điều khiển từ xa IR chỉ có thể được truy cập từ menu chức năng.Trước khi vào chức năng giải mã điều khiển từ xa IR, không được có bất kỳ bộ phận nào trên bệ kiểm tra hoặc trên các đầu ra sóng vuông.Nhập chức năng giải mã điều khiển từ xa IR và đợi cho đến khi màn hình hiển thị "Stand by..." Sau khi dòng "Stand by..." xuất hiện trên màn hình, đặt đầu thu IR tích hợp vào đế kiểm tra và khóa nó lại địa điểm.Sau đó, điều khiển từ xa có thể hướng vào đầu thu IR và kích hoạt.Nếu mã được sử dụng cho điều khiển từ xa được nhận dạng.Dòng thứ ba sẽ hiển thị chuỗi ký tự ">>>>>>>>>>>>" biểu thị việc giải mã thành công và dòng thứ tư sẽ hiển thị định dạng mã được sử dụng cho điều khiển từ xa.Dòng thứ năm hiển thị byte đầu tiên của mã người dùng (mã người dùng1) và dòng thứ sáu hiển thị byte thứ hai của mã người dùng (mã người dùng2).Dòng thứ bảy hiển thị mã dữ liệu (dữ liệu) và mã nghịch đảo dữ liệu (~data).
(Tất cả các giá trị của chức năng giải mã IR đều ở định dạng thập lục phân.
Chức năng giải mã IR chỉ hỗ trợ chế độ phím đơn, không hỗ trợ chế độ liên tục.Khi kiểm tra chức năng này, tôi thấy rằng một số điều khiển từ xa của TV được sử dụng để thử nghiệm là TC9012, điều khiển từ xa Mp3 nhỏ là uPD6121 và điều khiển từ xa của máy điều hòa không khí không được nhận dạng :-(.) Do những hạn chế nên không thể thử nghiệm thêm xong.
Để thoát khỏi chức năng này, hãy tháo đầu thu ra khỏi giá đỡ kiểm tra, sau đó nhấn và giữ công tắc bộ mã hóa quay để thoát.
2.11 IR_Encode Phiên bản tiếng Nga không có chức năng này
Chức năng mã hóa điều khiển từ xa IR yêu cầu đèn LED hồng ngoại.Người kiểm tra có thể điều khiển đèn LED hồng ngoại này và do đó thực hiện chức năng điều khiển từ xa hồng ngoại.Vì người kiểm tra chỉ có thể cung cấp dòng điện tối đa khoảng 6mA nên khoảng cách điều khiển không thể so sánh với điều khiển từ xa hồng ngoại thông thường.Với đầu thu hồng ngoại được căn chỉnh để truyền, nó có thể nằm trong phạm vi 2m.
Mã hóa điều khiển từ xa IR hỗ trợ hai định dạng, giống như định dạng giải mã điều khiển từ xa IR được mô tả trước đó.uPD6121 cũng được sử dụng để biểu thị định dạng một và TC9012 để biểu thị định dạng hai.
Hướng dẫn vận hành
Chức năng mã hóa điều khiển từ xa IR chỉ có thể được truy cập từ menu chức năng.Trước khi vào chức năng mã hóa điều khiển từ xa IR, không được có bất kỳ bộ phận nào trên bệ kiểm tra hoặc trên các đầu ra sóng vuông.Sau khi vào chức năng mã hóa điều khiển từ xa hồng ngoại, hãy kết nối đèn LED hồng ngoại với đầu ra sóng vuông, với cực âm của đèn LED hồng ngoại được nối đất và cực dương được kết nối với đầu ra.Các cực dương và cực âm của đèn LED hồng ngoại có thể được mở rộng bằng cách sử dụng dây để thuận tiện cho việc vận hành.Chân dài của đèn LED hồng ngoại là dương và chân ngắn là âm.
Ở cột ngoài cùng bên trái của màn hình là biểu tượng ">" cho biết thông số nào hiện đang được đặt.Nhấn nhanh vào nút kiểm tra sẽ chuyển đổi dấu ">" giữa các mục cài đặt khác nhau.Dòng thứ hai, "giao thức", đặt định dạng mã hóa sẽ được sử dụng.Xoay nút kiểm tra sang trái và phải sẽ chuyển giữa "uPD6121" và "TC9012".
Dòng thứ ba và thứ tư "user code1" và "user code2" đặt byte đầu tiên và thứ hai của mã người dùng, có thể giảm theo bước 1 bằng cách xoay nút kiểm tra sang trái và tăng theo bước 1 bằng cách xoay nút kiểm tra Phải.
Dòng thứ năm đặt mã dữ liệu, có thể giảm 1 cho nút kiểm tra bên trái và tăng 1 cho nút kiểm tra bên phải.Mã nghịch đảo dữ liệu được tính toán tự động từ mã dữ liệu và không thể đặt thủ công.
Khi cài đặt giá trị của mã người dùng và mã dữ liệu, ngoài việc thay đổi giá trị theo đơn vị 1 bằng cách xoay nút kiểm tra sang trái và phải, giá trị còn có thể tăng lên theo đơn vị 0x10 bằng cách nhấn và giữ nút kiểm tra trong một thời gian. thời gian dài nhưng không quá lâu, nếu quá lâu thì chức năng sẽ bị rút.Điều này không dễ nắm bắt lúc đầu.Dòng thứ sáu là điều khiển phát ra "emit:".Bằng cách di chuyển biểu tượng “>” sang dòng này, nút kiểm tra có thể xoay sang trái và phải để phát ra tia hồng ngoại theo dữ liệu đã thiết lập ở trên.Khi bật công tắc kiểm tra, bạn sẽ thấy biểu tượng "->" nhấp nháy nhanh.Điều này chỉ ra rằng dữ liệu đã được phát ra một lần.
