Bộ điều khiển độ ẩm nhiệt độ kỹ thuật số 10A SHT20 DC 6V-30V độ chính xác cao

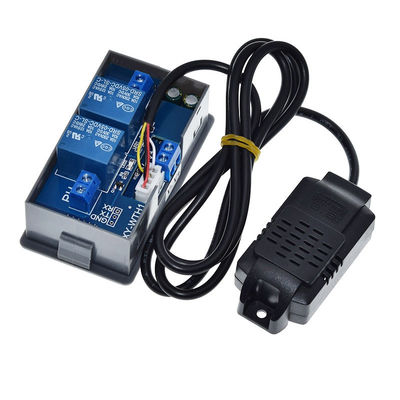

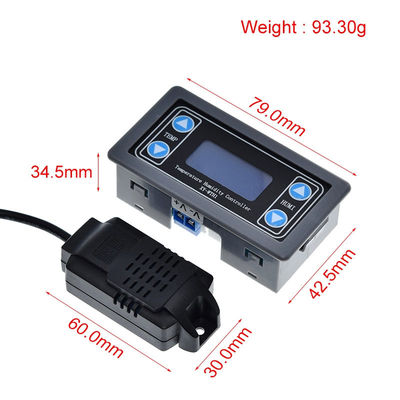

XY-WTH1 Mô-đun điều khiển nhiệt độ và độ ẩm màn hình kỹ thuật số có độ chính xác cao, bảng điều khiển nhiệt độ và độ ẩm không đổi tự động đầu ra kép Sản phẩm sử dụng chip cấp công nghiệp, cảm biến nhiệt độ và độ ẩm SHT20 có độ chính xác cao.

CHỨC NĂNG
Đặc điểm sản phẩm có hai loại phân loại chính: chức năng đo nhiệt độ và độ ẩm;
CHỨC NĂNG CỦA NHIỆT ĐỘ NHƯ SAU
1. Việc tự động nhận dạng chế độ làm việc:
Hệ thống tự động theo nhiệt độ khởi động/dừng, xác định chế độ làm việc
Nhiệt độ bắt đầu > nhiệt độ dừng, chế độ làm mát 'C'
Nhiệt độ bắt đầu < nhiệt độ dừng, chế độ sưởi 'H

2. Chế độ làm mát:
Khi nhiệt độ 2 Nhiệt độ bắt đầu, rơle dẫn điện, đèn đỏ bật, thiết bị làm lạnh bắt đầu hoạt động,
Khi nhiệt độ dừng nhiệt độ, ngắt kết nối rơle, đèn LED màu đỏ tắt, thiết bị làm lạnh dừng hoạt động;

3. Chế độ sưởi:
Khi nhiệt độ bắt đầu, nhiệt độ bắt đầu, rơ-le dẫn điện, đèn đỏ bật, thiết bị sưởi bắt đầu hoạt động;
Khi nhiệt độ 2 Dừng nhiệt độ, ngắt kết nối rơle, tắt đèn đỏ, thiết bị sưởi dừng hoạt động;

4. Chức năng hiệu chỉnh nhiệt độ OFE(-10.0~10°C):
Hệ thống hoạt động trong thời gian dài và có thể bị sai lệch, thông qua hiệu chỉnh chức năng này, nhiệt độ thực tế = nhiệt độ đo + giá trị hiệu chuẩn

Cách đặt nhiệt độ bắt đầu/dừng:
1. Trong giao diện đang chạy, Nhấn và giữ phím 'TM+' trong hơn 3 giây để vào giao diện cài đặt nhiệt độ bắt đầu, có thể sửa đổi bằng phím TM+ TM- để sửa đổi.chờ 6s tự động thoát và lưu,
2. Trong giao diện đang chạy, Nhấn và giữ phím 'TM-' hơn 3 giây, vào giao diện cài đặt nhiệt độ dừng, có thể sửa đổi bằng phím TM + TM-, để sửa đổi sau các tham số, chờ 6 giây tự động thoát và lưu;

CHỨC NĂNG ĐỘ ẨM NHƯ SAU

1. Việc tự động nhận dạng chế độ làm việc:
Hệ thống tự động theo độ ẩm bắt đầu/dừng, xác định chế độ làm việc:Bắt đầu độ ẩm> dừng độ ẩm, chế độ hút ẩm 'D'
Độ ẩm bắt đầu< độ ẩm dừng, chế độ tạo ẩm 'E!

2. Chế độ hút ẩm:
Khi độ ẩm> Bắt đầu độ ẩm, dẫn điện rơle, đèn xanh bật, thiết bị hút ẩm bắt đầu hoạt động;
Khi độ ẩm Dừng độ ẩm, ngắt kết nối rơle, tắt đèn xanh, thiết bị hút ẩm dừng hoạt động;

3. Chế độ tạo ẩm:
Khi độ ẩm Bắt đầu độ ẩm, dẫn điện rơle, đèn LED xanh bật, thiết bị tạo ẩm bắt đầu hoạt động;
4. Chức năng điều chỉnh độ ẩm RH (-10,0~10%)
Hệ thống hoạt động trong thời gian dài và có thể bị sai lệch, thông qua chức năng hiệu chỉnh này, độ ẩm thực tế = độ ẩm đo + giá trị hiệu chuẩn:

Cách đặt độ ẩm bắt đầu/dừng:
1. Trong giao diện đang chạy, nhấn và giữ phím 'RH +' trong hơn 3 giây để vào giao diện cài đặt độ ẩm bắt đầu, có thể sửa đổi bằng phím RH + RH - để sửa đổi.chờ 6s tự động thoát và lưu,
2. Trong giao diện đang chạy, nhấn và giữ phím 'RH-' trong hơn 3 giây, vào giao diện cài đặt độ ẩm dừng, có thể sửa đổi bằng phím RH + RH-, để sửa đổi sau các tham số, chờ 6 giây tự động thoát và lưu.

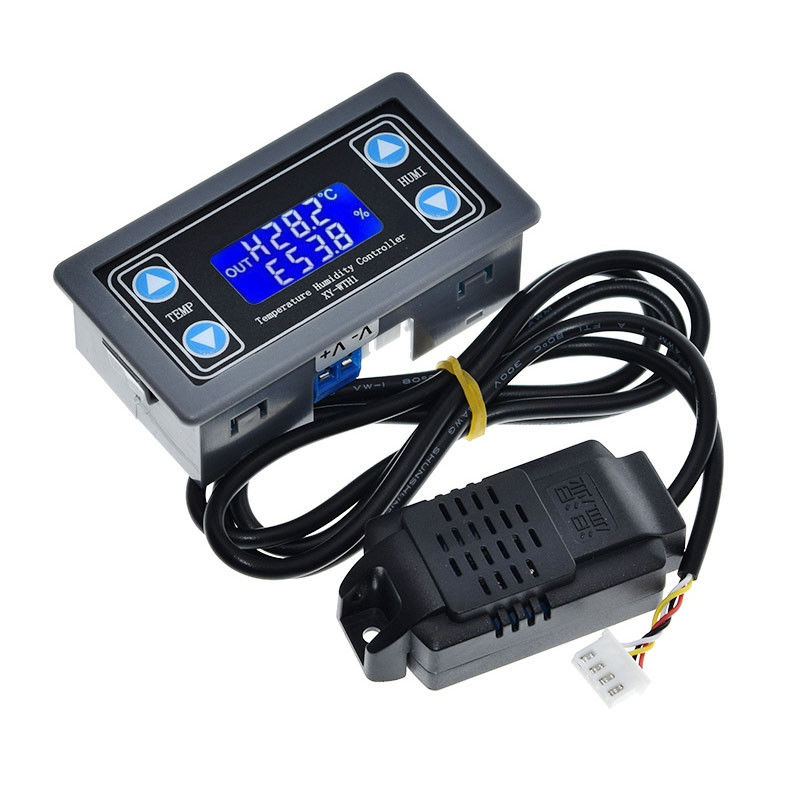

Mô tả giao diện chạy:
Chế độ làm việc cho thấy chế độ hiện tại ("H/C",E/d") sẽ được đồng bộ hóa ở phía trước nhiệt độ/độ ẩm, khi hoàn tất cài đặt nhiệt độ/độ ẩm và nhiệt độ/độ ẩm dừng.
Bất kỳ dẫn truyền rơle nào, góc trên bên trái của giao diện hiển thị "ra", nếu dẫn truyền rơle nhiệt độ, chế độ làm việc nhiệt độ hiển thị nhấp nháy "H/C để hiển thị lời nhắc; nếu dẫn truyền rơle độ ẩm, sau đó hiển thị nhấp nháy chế độ làm việc độ ẩm" E/d ", như một lời nhắc nhở;

Cách bật/tắt rơle:
Trong giao diện đang chạy, nhấn nhanh phím ' TM-, bật/tắt rơle nhiệt độ (BẬT: bật TẮT: tắt), quay lại giao diện đang chạy, nếu rơle nhiệt độ bị tắt, biểu tượng nhiệt độ '' sẽ nhấp nháy để nhắc nhở.
Trong giao diện đang chạy, nhấn nhanh phím 'RH-', bật/tắt rơle độ ẩm (BẬT: bật TẮT: tắt), quay lại giao diện đang chạy, nếu rơle độ ẩm bị tắt, biểu tượng độ ẩm % ' sẽ nhấp nháy, như một lời nhắc nhở .
Điều khiển nối tiếp (mức TTL)
Tốc độ truyền: 9600bps Số bit dữ liệu: 8
bit dừng :1crc :none
Kiểm soát dòng chảy: không có
Mô tả CMD
Bắt đầu Bắt đầu tải lên dữ liệu
dừng Dừng tải lên dữ liệu
đọc Đọc cài đặt thông số
T:ON Kích hoạt rơle nhiệt độ
T:OFF Vô hiệu hóa rơ-le nhiệt độ
H:ON Kích hoạt rơle độ ẩm
H:OFF Vô hiệu hóa rơ-le độ ẩm
TS:XX.X Cài đặt nhiệt độ khởi động (-20.0~60.0)
TP:XX.X Đặt nhiệt độ dừng (-20.0~60.0)
HS:XX.X Cài đặt độ ẩm khởi động (00.0~100.0)
HP:XX.X Đặt độ ẩm dừng (00,0 ~ 100,0)
TC:XX.X Hiệu chỉnh nhiệt độ cài đặt (-10.0~10.0)
HC:XX.X Đặt hiệu chỉnh độ ẩm (-10.0~10.0)

Nhiệt độ và độ ẩm Định dạng tải lên dữ liệu Mô tả:
Định dạng nhiệt độ: Chế độ vận hành (H/C), giá trị nhiệt độ, trạng thái rơle nhiệt độ;

Định dạng độ ẩm: Chế độ vận hành (E/D), giá trị độ ẩm, trạng thái rơle độ ẩm;

H,20,5°,CL : Chế độ vận hành sưởi, nhiệt độ hiện tại là 20,5 độ. Trạng thái ngắt kết nối rơle nhiệt độ,
D,50,4%,OP : Chế độ làm việc hút ẩm, độ ẩm hiện tại 50,4%, kết nối rơle độ ẩm;
