Thông tin chi tiết sản phẩm:
|

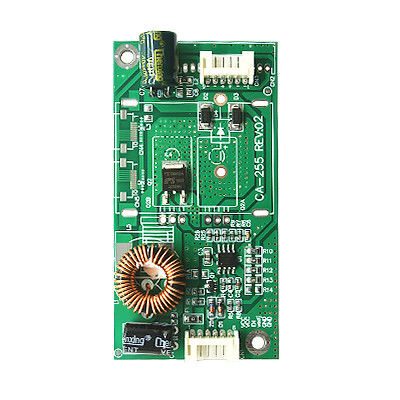

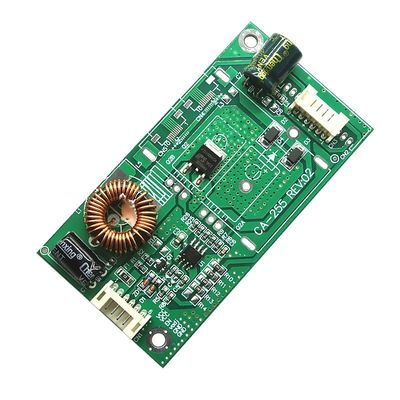

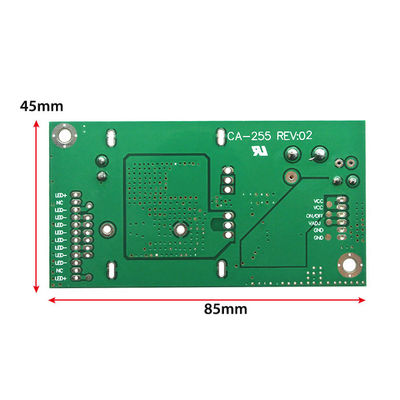

| Mô hình sản phẩm: | ca-255 | Kích thước sản phẩm: | 85*45mm |
|---|---|---|---|
| Điện áp đầu vào: | 10,8-28v | Điện áp đầu ra: | 88v |
| được hỗ trợ: | 10-42inch | Cảng: | cảng thâm quyến cảng quảng châu |
| Làm nổi bật: | CA-255 Bảng Dòng Điện Không Đổi,Bảng Dòng Điện Không Đổi Đa Năng,Bảng Điều Khiển Đèn Nền Tivi Led 42" |
||

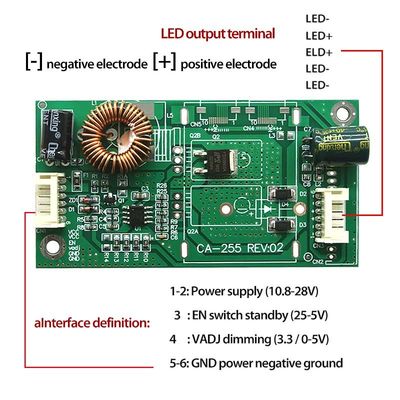

1. VCC: nguồn cung cấp điện và điện áp dương, điện áp mạch (Năng lượng thường là 12V hoặc 24V)
2. ON / OFF, ON, EN, ON_BL vv: chuyển chân, dấu hiệu chuyển chân (Phạm vi điện áp là từ 2.5V-5V)
3. PWM, PDIM, VDAJ, BL-PWM et al: độ sáng điều chỉnh chân (Dimming có hai chế độ, một là trong chế độ kỹ thuật số -PWM,
một là làm mờ tương tự -DC
4. PWM được gọi là điều chỉnh chiều rộng xung, tạo ra một tín hiệu sóng vuông hình chữ nhật, tần số thường là 200HZ-2KHZ,
chiều cao điện áp thường là 3,3V, PDIM viết tắt tiếng Anh, Dim có nghĩa là"sáng".
Analog dimming là bằng điện áp DC, nó thường được chuyển trực tiếp đến chân cung cấp điện áp 0V-5V DC để kiểm soát độ sáng.
GND: mặt đất (từ)
LED +: đèn diode phát sáng (dải LED) tích cực
LED-: đèn diode phát sáng (dải LED) âm
