Mô-đun âm thanh khuếch đại TDA7297 Kênh đôi 15W + 15W cho loa giá sách

• Công suất đầu ra: 15W+15W
• loại kênh: âm thanh nổi 2.0
• Nguồn điện đầu vào: DC 8-18V/2000mA
• Đáp ứng tần số: 20Hz-20 KHZ

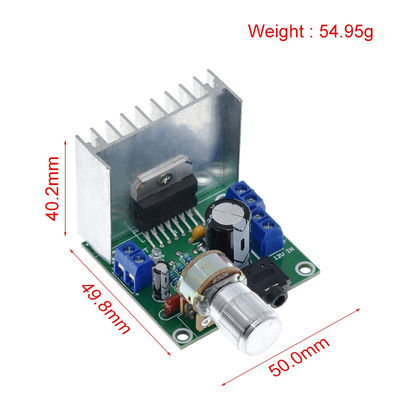

• Chiều dài: 52x chiều rộng: 48x chiều cao: 40mm.
• Trọng lượng: 55g
• Loa phù hợp: loa 4-8Ω10-80W3-8 inch
• Phạm vi ứng dụng: Loa kệ sách, TV CRT, radio, đầu phát công suất nhỏ, v.v.

Hướng dẫn sử dụng:

• Kết nối hộp âm thanhNối 2 dây ở một đầu dây loa vào cổng ra âm thanh của board khuếch đại công suất.Loa kênh bên trái được kết nối với cổng LOUT của bo mạch khuếch đại công suất và loa kênh bên phải được kết nối với cổng ROUT của bo mạch khuếch đại công suất.Cực dương nối với cực âm + nối với cực dương
• Kết nối nguồn âm thanhSử dụng cáp âm thanh có đầu cắm tai nghe stereo 3,5 mm ở một đầu, cắm vào ổ cắm tai nghe stereo 3,5 trên bảng khuếch đại công suất và kết nối đầu còn lại của phích cắm cáp âm thanh với nguồn âm thanh (ví dụ: máy tính, điện thoại di động, MP3, ĐĨA DVD)
• Kết nối nguồn điện①.Kết nối bộ đổi nguồn Sử dụng bộ đổi nguồn có đầu ra DC từ 12V2A trở lên.Đấu nối đường dây ra vào cổng 12V của board khuếch đại công suất có cực dương nối với cổng + và cực âm nối với cổng -.
• Kết nối máy biến ápSử dụng máy biến áp có đầu ra AC 12V2A trở lên.Nối 2 dây đầu ra của máy biến áp vào cổng 12V của board khuếch đại công suất.Vì máy biến áp xuất ra nguồn điện xoay chiều nên không có cực dương hoặc cực âm.

Chơi nhạc:

Cắm nguồn điện, bảng khuếch đại công suất sẽ chuyển sang trạng thái làm việc, đèn báo nguồn màu xanh lam;Bạn có thể điều chỉnh núm âm lượng theo ý thích.

Thông tin chi tiết sản phẩm:

• Tụ lọc 2200uf được sử dụng trong bộ nguồn để cung cấp năng lượng dồi dào cho bộ khuếch đại công suất hậu giai đoạn, giúp âm thanh của bộ khuếch đại công suất không bị mềm trong điều kiện động lớn.Âm trầm dâng trào mạnh mẽ, âm trung rõ ràng đẹp mắt, âm treble trong trẻo và đẹp mắt!

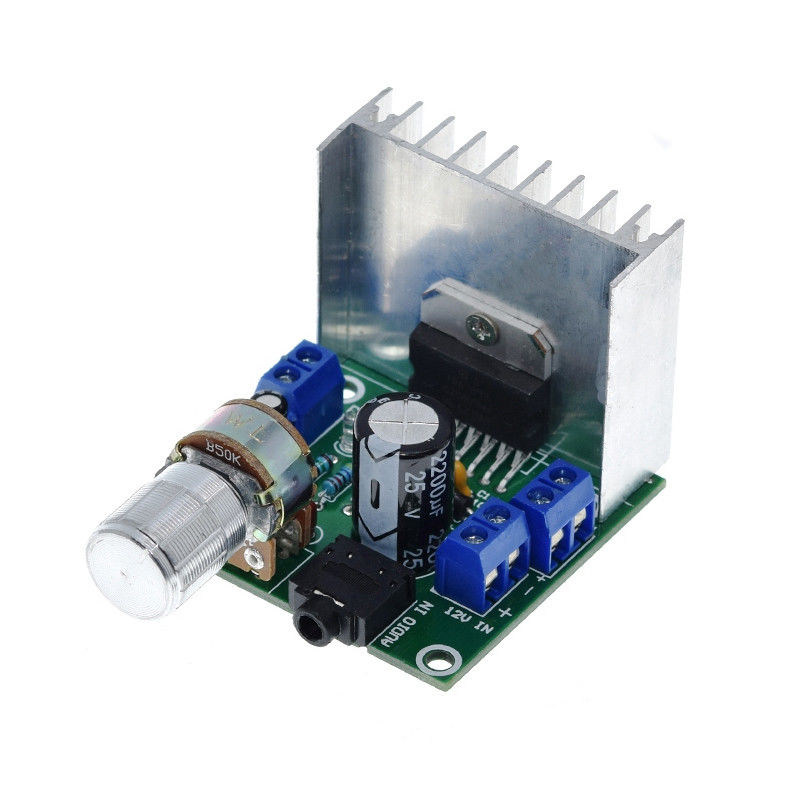

• Mạch đầu ra BTL bao gồm khối tích hợp bộ khuếch đại công suất TDA7297 của ST gốc, có công suất mạnh!Loa bookshelf 6" đẩy dễ dàng, âm thanh ấm và đầy đặn, dễ dàng thu vào, hoàn hảo cho loa nhỏ 2-6" và loa bookshelf.3-30W có thể được xử lý.
• Đèn báo nguồn LED màu xanh lam, theo dõi thời gian thực trạng thái nguồn điện.
• Đầu vào âm thanh sử dụng ổ cắm âm thanh nổi phổ quát 3,5mm.Người dùng có thể dễ dàng kết nối với điện thoại di động, máy tính, MP3, ipad và các thiết bị đầu cuối khác miễn là họ sử dụng dây cắm 3,5 hai đầu.
• Đầu vào nguồn và đầu ra âm thanh đều sử dụng khối nối dây, miễn là tuốc nơ vít nới lỏng vít ở trên, sau đó cắm dây vào dây, sau đó siết vít để hoàn thành nối dây, không cần mỏ hàn có thể dễ dàng hoàn thành.
