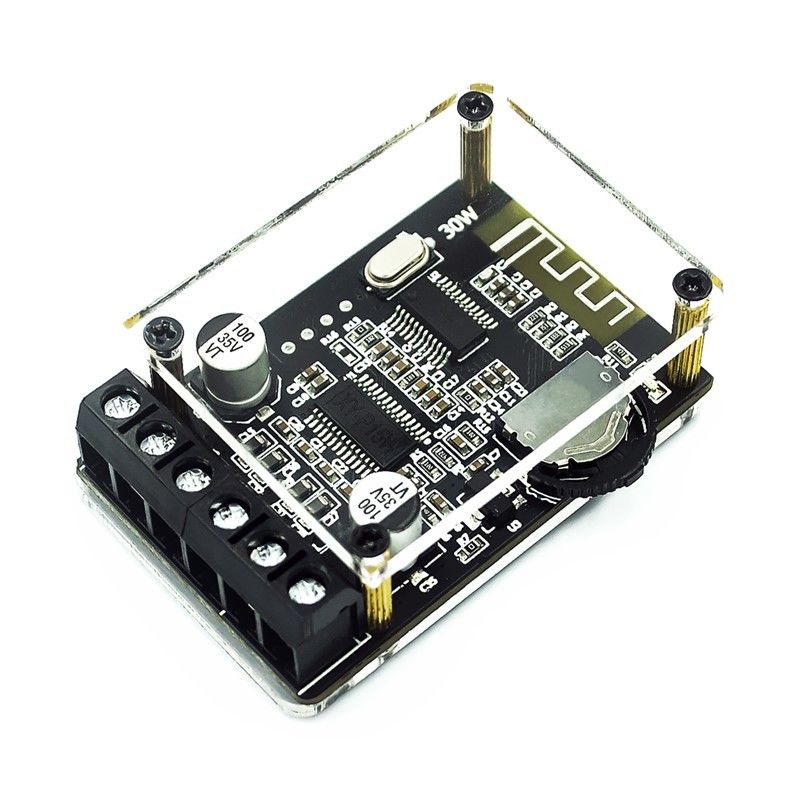

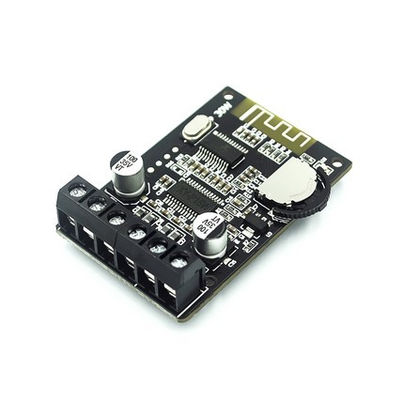

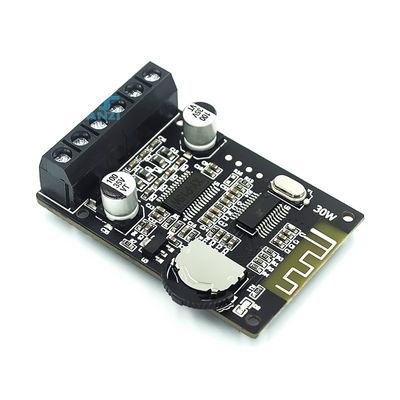

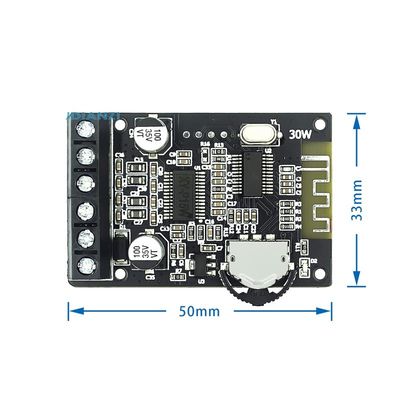

Bảng khuếch đại công suất cao XY-P15W 10W 20W có Bluetooth âm thanh nổi

• Tên sản phẩm: Mô-đun khuếch đại công suất kỹ thuật số Blue-ooth
• Mã sản phẩm : XY-P15W
• Điện áp hoạt động: DC: 8 ~ 24V
• Phiên bản Blue-ooth: 5.0
• Khoảng cách truyền: 15 mét (có thể nhìn thấy và không bị cản trở)
• số kênh: Hai kênh (âm thanh nổi)
• Công suất đầu ra (@1KHz)
• 16W*2 @12V 4Ω
• 10W*2 @12V 8Ω
• 15W*2 @16V 8Ω
• 20W*2 @20V 8Ω
• 30W*2 @24V 8Ω (cần tản nhiệt)
• Loa chuyển đổi (30W~150W)
• 4 ohms (nguồn điện 8 ~ 12V)
• 8 ohms (nguồn điện 8 ~ 24V)
• 16 ohms (nguồn điện 8 ~ 24V)
• cơ chế bảo vệ mô-đun
• Bảo vệ phân cực ngược nguồn điện
• Bảo vệ ngắn mạch
• Bảo vệ quá nhiệt tự phục hồi

Ghi chú:

Để cải thiện hiệu suất của mô-đun, nên bổ sung thêm tản nhiệt cho chip khuếch đại công suất trong trường hợp ứng dụng lớn hơn 20W*2

Hướng dẫn

• Sau khi bật nguồn, đèn báo màu xanh lam sẽ nhấp nháy nhanh và chuyển sang chế độ xanh lam;

• sau khi "âm nhắc" được phát, nó sẽ chuyển sang chế độ ghép nối và chờ ghép nối;

• điện thoại di động Răng xanh tìm kiếm "XY-P15W" (tên của bảng khuếch đại công suất), nhấp vào "XY-P15W" Kết nối, sau khi kết nối thành công, "âm nhắc" sẽ được phát và đèn báo sẽ bật trong thời gian dài và có thể phát nhạc trên điện thoại di động.

• Khi nhạc đang phát, đèn báo sẽ nhấp nháy chậm;sau khi ngắt kết nối Blue-tooth, bảng khuếch đại công suất đã sẵn sàng cho lần ghép nối tiếp theo, "âm nhắc" sẽ phát ra và sau đó vào chế độ Ghép nối đang chờ ghép nối.Kết nối như hình dưới đây

Biện pháp phòng ngừa khi sử dụng:

• Sử dụng bo mạch khuếch đại công suất càng xa tín hiệu WIFI (bộ định tuyến) càng tốt

• Điện áp nguồn được khuyến nghị là DC 8 ~ 24V.Nếu vượt quá 26V, chip sẽ bị cháy.

• Nguồn điện không vượt quá 12V khi kết nối với loa 4Ω và nguồn điện không vượt quá 24V khi kết nối với loa 8Ω

• Dòng điện cung cấp được khuyến nghị là lớn hơn 2A.

• Công suất hoạt động của mô-đun vượt quá 20W * 2 và cần bổ sung thêm tản nhiệt.

• Dây loa không nên quá dài và đảm bảo phù hợp trong phạm vi 1m.

• Chú ý đến việc bảo vệ tĩnh điện.Trước khi chạm vào bo mạch khuếch đại công suất, bạn cần nhả tĩnh điện trên tay để tránh làm hỏng chip do tĩnh điện.Chip blue-ooth nhạy hơn với tĩnh điện.

• Nên điều chỉnh công suất định mức của loa từ 30W trở lên để tránh loa bị quá nóng và cháy.
